人防套管尺寸对照表图（人防套管图片）

如何做好图纸会审工作

1、管线排列：检查室内外管线排列位置、高程是否合理，避免施工中的冲突。施工需求：确认设计图纸的要求与施工现场条件相匹配，保证施工需要。专业审查细读文件：组织有关人员分专业、分工种细读设计文件，深入理解设计意图、质量标准和技术要求。

2、会审图纸是施工前期的主要技术工作之一，因此项目施工前项目部应组织参加该工程项目的技术人员和相关部门认真看图、熟悉施工图，了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题，尽可能把这些问题及时提出来，解决在施工作业之前。

3、审查图纸的合规性图纸会审的首要任务是审查设计图纸是否符合国家现行的设计规范、规划要求以及行业标准等，同时还要检查设计文件的审批手续是否完备。这一环节能够确保图纸在宏观和微观层面上均具备合理性和合规性。

隐蔽工程验收内容和程序?

．工程具备隐蔽条件或达到专用条款约定的中间验收部位，承包人进行自检，并在隐蔽或中间验收前48小时以书面形式通知工程师验收。通知包括隐蔽和中间验收的内容、验收时间和地点。

通知包括隐蔽和中间验收的内容、验收时间和地点。隐蔽工程验收程序二：共同检验隐蔽工程验收应由监理工程师组织。接到承包人的请求验收通知后，组织相关人员与承包人共同检查或试验。出检测结果表明质量验收合格，经工程师在验收记录上签字后，承包人才可进行工程隐蔽和继续施工。

隐蔽工程验收程序查验程序：承包人隐蔽工程完结自检→隐蔽工程查验申报→告诉监理/甲方查看→隐蔽前有关实验→实验合格(不合格退回上一步)→处理隐蔽工程合格签证→隐蔽→完结。承包人自检。

隐蔽工程自检合格后以书面形式通知监理人员和工程分管人员并注明验收时间和内容。隐蔽工程验收必须由工程分管人员、监理人员、施工单位施工员及施工班组等共同验收，有必要时要有下一程序施工班组参加。基底、基槽、桩基础工程要有勘察单位、设计单位相关负责人员和相关检测单位负责人参加。

验房的一般步骤是什么?

1、收房验房步骤如下：墙面检查墙面是否有开裂。检查墙面是否有空鼓，用小木锤或其他东西敲墙，敲到空鼓时发出的声音不实，很容易就可以听出来。做上记号，装修时用腻子填平。

2、验房师验房步骤1：准备工作。验房师验房首先要准备好《商品房买卖合同》和“两书一表”，即：房屋质量保证书、房屋使用说明书和竣工验收备案表。这是为业主验收房子参考基础。验房师验房步骤2：检查入户门，对于入户门要注意门锁是否灵活，门面上是否有划痕等。

3、验收。一般收房过程中，业主在验房前，物业会催促业主交付物业费及其他相关费用。业主可同他们交流，验收好后，再交付费用。从物业处拿钥匙，分别应该有楼层钥匙、进户门钥匙、信箱钥匙、水表、电表等几把。注意：不交费、不签字、先验房。发现问题后更不能交费、签字。

4、看墙面是否有空鼓的现象，可以用小锤子敲打来测试，通过敲打时发出的声音来判断墙面是否有空鼓。在验房时，测房屋高度是必须的项目（单层的高度误差最大不得超过1公分，一般应该为5毫米以内）。为了保证水平垂直，多数业主都是用卷尺对房屋的四个角落进行测量。

5、最后就是要主要检查墙面和地面空鼓现象了，这个时候可以提前拿一个铁棒或者硬木棍来对每个墙体进行适当的划几下动作来听声音就可以分辨的，当发现空鼓处，就让小区的陪同人员在墙体空鼓处做好标记和记录以便后续的维修。

6、明确验房流程准备工作：携带验房工具，如水平尺、小锤子等。详细检查房屋结构、水电设施等基础设施。检查装修质量，包括墙面、地面、门窗等。记录问题并反馈。具体验房步骤详解查看房屋结构。确认房屋的整体结构是否与购房合同相符，检查有无私自改动情况。

人防顶板钢筋图集做法

一般来说顶板是要求通布置的，在外围是要求同屋面框架梁主筋的做法，在中间支座处个人认为要满足锚固长度，这个在人防图集里没有.最好的办法是问设计的。直螺纹连接接头之间相互35d且不小于500mm。主梁内在次梁作用处，未注明附加筋者均在次梁两侧各加3组箍筋，箍筋支数、直径同梁箍筋，间距50mm。

人防顶板钢筋即分布钢筋，是指钢筋混凝土板内的一种辅助钢筋，与受力钢筋垂直配置。人防地梁的箍筋开口应该朝下。人防底板钢筋穿人防地梁应板的上铁在梁的上铁下部。外导墙的高度不小于500mm。染毒集水井子口角钢外侧做一圈间距150的U型开口箍，并在内测加12的水平向架立筋。

屋顶的厚度为200，顶板覆盖5米的土壤载荷。不考虑人防等效静载荷，桩基由预制方桩制成。由于跨度为6mx0m的小柱的跨度减小，不仅可以大大减少梁的加固，而且可以减小控制梁的高度；层高可减少0.2m，墙柱等垂直构件的混凝土和钢筋数量减少。

人防顶板板钢筋下部筋搭接不准在梁板跨中1/3处搭接，应在支座搭接，梁板上筋不准在支座及支座附近搭接，应在跨中搭接，位于同一连接区段内受拉钢筋的搭接接头面积百分率，对梁，板，墙类构件，不应大于百分之25，对柱类构件，不应大于百分之50。

人防板筋必须是双层双向，板的上、下层钢筋须用拉筋按一定间距拉结在一起。并且要向剪力墙内弯锚500mm以上，剪力墙主筋也要向板内弯锚500mm。人防板筋掘开式工事的受力结构顶面板。

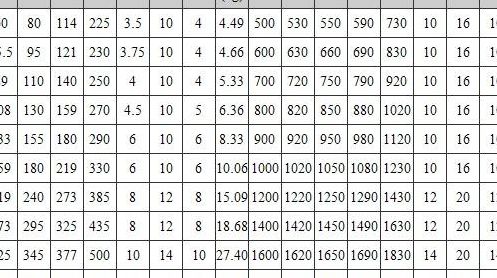

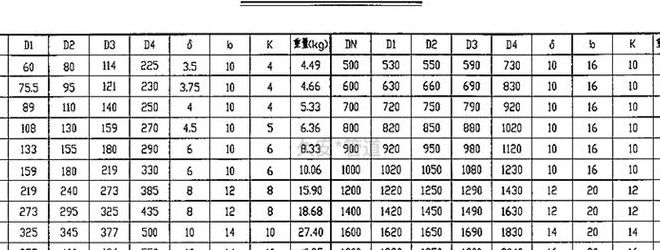

刚性防水套管尺寸对照表

1、刚性防水套管说明：刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。套管尺寸表内所列之材料重量为钢套管（套管长度 L 值按 200mm 计算）及翼环之重量。

2、DN100的刚性防水套管指的是管道直径规格为100mm，管道外径为108mm。生产厂家采用159mm管使108mm管道顺利通过，间隙过大会填充填料确保防水密封。其中D3=159表示DN100刚性防水套管的A管外径为195mm，图表上的D1为108mm，即套管外径为108mm，内径则为108mm。

3、A型刚性防水套管的翼环总宽较大，而B型则稍窄。在刚性防水套管标准图集表格中，DN是防水套管的外径，D1是为防水套管设计方案的穿线管的直径，D2是_径，D3是防水套管的直径，D4是翼环的直径，L是长短，b是翼型环的总宽，是薄厚，K是填充料。
