谁有电气符号大全.给我发一份好吗谢谢了
电路图符号是指用一种书画图形代表一种电子元件（比如：电容、电阻、二极管、三极管、集成电路等等）的符号。有了电路图符号，我们在学习、演示、设计电路时就可以轻松地在图纸上完成。
符号说明 数字式仪表导线 接合处无黑点的交叉线(1)未连在一起。接合处有黑点或八角形(○)标记的交叉线连接在一起。
电气符号大全中包含了各种各样的特殊符号，包括但不限于：℃ ℅ ￥ | § ¨ - ˉ ° ± ′ μ · 1 o à á è é ê ì í D ò ó × ù ú ü Y T。这些符号在电路图、电气工程图纸以及相关技术文档中发挥着重要作用。
电气电路图形符号大全 在电气工程设计中，图形符号是交流思想和信息的关键工具。以下是常用的一些电气电路图形符号，帮助您理解和设计电路系统。基础元件符号 电压： 一个上箭头表示电压方向，下方通常标注电压值，如V。电流： 一条带有箭头的直线表示电流流动，箭头方向表示电流方向。
电压符号：通常表现为一个向上指箭头，其下方常标注电压数值，如“V”。 电流符号：由一条带有箭头的直线表示，箭头方向指示电流的流动方向。 电池符号：以电池图标呈现，可能标明电压的极性，例如“+”和“-”。
继电器（统称）的新电气图形符号，单一字母表示为K，细分时应用双字母表示。 电压继电器用KV表示，电流继电器用KA表示，时间继电器用KT表示，频率继电器用KF表示，压力继电器用KP表示，控制继电器用KC表示，信号继电器用KS表示，接地继电器用KE表示，固态继电器用SSR表示。
电工电路图符号大全
个基本电工符号如下：自动重合闸装置文字符号（ARD）、电容器文字符号（C）、避雷器文字符号（F）、熔断器文字符号（FU）、发电机和电源文字符号（G）、指示灯和信号灯文字符号（HL）、继电器和接触器的文字符号（K）、电流继电器文字符号（KA）。
电工电路图符号大全：电路图是指用电路元件符号表示电路连接的图，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。电路图主要由元件符号、连线、结点、注释四大部分组成。
电容——C：电容（Capacitance）亦称作“电容量”，是指在给定电位差下的电荷储藏量，记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

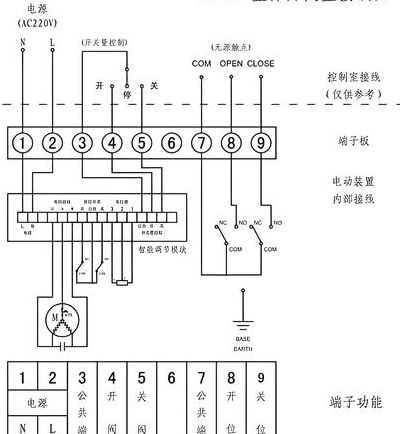

电动阀上有六个端子,请问这个原理图的意思?要怎么接才能正常工作?_百度...
接零线N；接正转（阀门打开）；接反转（阀门关闭）；电动阀按阀位功能可分为：开关型电动阀和调节型电动阀；按阀位形式可分为：电动球阀和电动蝶阀；按阀体形状还可以分为：普通电动阀和微型电动阀。电动阀常规为开关型，也有调节型的，比如：风机进水管调节水流等。

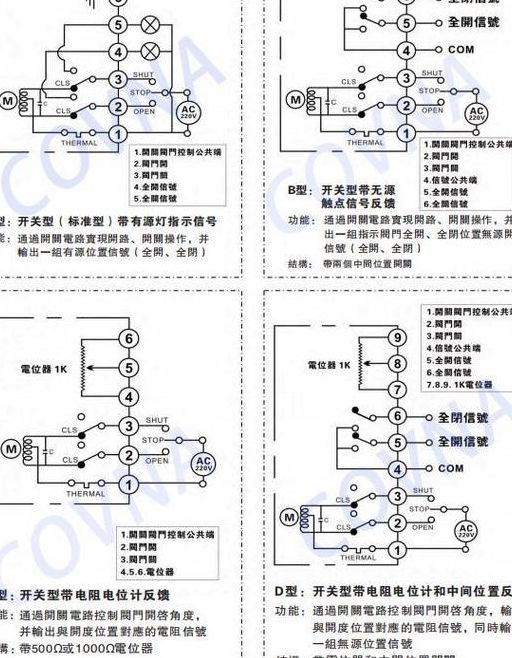

在电动阀的电路设计中，存在六个端子，具体功能如下：第一个端子连接零线N，第二个端子连接阀门的正转功能，当需要打开阀门时，电流会通过这个端子流过电机，使其运作。第三个端子连接阀门的反转功能，当需要关闭阀门时，电流同样通过这个端子，但方向相反。
为220V电源输入端，其中1为白线是公共端，一般接零线，2为开控制输入，3为关控制输入，蓝线：电动阀关电源、红线：电动阀开电源（2，3通过一个开关再接入220V火线，不可同时得电，最好用转换开关，每次只能一个得电。
接通时，阀门打开，同时保持5形成回路，反馈电动阀开到位信号；3接通时，阀门关闭，同时保持6形成回路，反馈电动阀关到位信号。调节式六线制电动阀的六个接线端子功能为：2为电动驱动控制，可接AC220V或DC24V电源电压（如需380V电压则另外说明）。
下面的电气符号表示什么?
电压： 表示电压的符号为一个上箭头，下方通常标注电压值，如V。 电流： 电流的符号由一条带有箭头的直线表示，箭头方向指示电流的流动方向。 电池： 电池的符号通常为一个带有+和-标记的电池图标。 信号灯： 表示信号灯的图形有红绿灯，分别代表停止、警告或工作状态。
②这个符号是断路器。中间带有“X”号，表示该断路器具有灭弧功能；上、下端的双箭头符号，表示该断路器为手车形式，箭头表示上下插头、插座。③该符号表示为带有熔断器的刀开关，也称为负荷开关、隔离开关，用于接通较小电流的负荷；图中该刀闸所带电压互感器，激磁电流就很小。④电压互感器。
在电气工程设计中，图形符号是交流思想和信息的关键工具。以下是常用的一些电气电路图形符号，帮助您理解和设计电路系统。基础元件符号 电压： 一个上箭头表示电压方向，下方通常标注电压值，如V。电流： 一条带有箭头的直线表示电流流动，箭头方向表示电流方向。
QS：刀开关。FU：熔断器。KM：接触器。KA：中间继电器。KI：过流（欠流）继电器。KT： 时间继电器。SB： 按钮。SQ：行程开关。
