商用电磁炉大功率电磁灶接线图
该设备为商用设计，安装时必须连接漏电保护开关，并配备开关和电线，如下表所示。将功率调至9烧开容器内的水，确保检测设备正常运行。 启动电磁炉的同时，检查炉后排风风扇及炉内排热风扇是否正常运行 旋转，确认散热正常。
在无线信号传播过程中，由于受到设备自身发射功率、障碍物阻挡等的影响，信号损耗较大，信号覆盖能力不足，容易影响速度； 另外，无线wi-fi信号的频率资源是有限的，以4GHz频带的wi-fi为例，可用信道数仅为3信道，在同一信道或相邻信道之间产生重叠，从而引起相互干扰。
这是接线图 这是时序图 这是说明：EK2远程复位，FS火焰信号，LP空气压力开关，BV1电磁阀，Z点火器，M风机，AL报警输出，GP燃气压力开关，SB/R/W，安全、限制、控制等温度或压力开关 以下是程控器启动时的指示：以下是故障诊断时的指示：故障后长按红灯复位按钮超过3秒进入。
美的电磁炉线路图
1、高分求助美的电磁炉 C21-SK2103电路图！ 美的电磁炉C21-SK2103。R2和C3贴片元件不见了电路板炸了一个坑。后直接接通出现加热很快水一下就开了、但断断续续加热。不知其原因高分求解！！... 美的电磁炉 C21-SK2103 。 R2和 C3 贴片元件 不见了 电路板炸了一个坑。

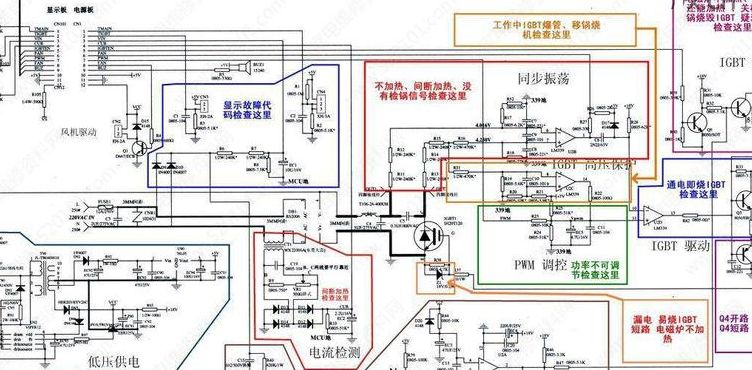

2、下图是美的TM-S1-02BS主板，图中，红色符号⊕表示正极，标⊙表示负极（标⊙属为了辨识个人自标符号），标⊙点为电路的公共“地” 端，作为测量电压的参照点，相对于⊙点电压，⊕点的线路就是+300v的位置。
3、美的电磁炉电路图工作原理 电磁炉利用物理上的电磁感应原理，利用电流由线圈传递产生磁场，将电能转化为热能进行工作。当电磁炉正式开始工作运转时，将原来的交流电压转为直流电压，再控制电路把直流电压变成支持电磁炉工作的高频交流电。
4、低压电源一般用单独开关电源供电，有时出现损坏现像。没找到原图，下边三张电源图可供参考。希能帮你。

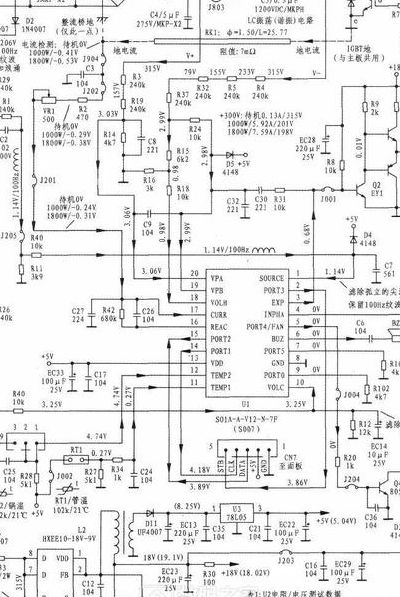

5、美的电磁炉电路图 下面分享一下美的电磁炉的电路设计，这是大多数美的电磁炉常见的电路图案。以上介绍了美的电磁炉的优点，以及常见故障及其维修方法。这些故障是常见的。而且维护方法比较简单，可操作性高，应该能帮你完成一些比较简单的维护。
九阳电磁炉电路图是什么?
电磁炉是应用电磁感应原理对食品进行加热的。
九阳电磁炉JYC-21FS35的电路图无法直接在此展示，但我可以为你概述其主要电路组成部分和工作原理，帮助你理解其电路设计的基本框架。九阳电磁炉JYC-21FS35电路主要组成部分：电源电路：功能：将市电（通常为220V交流电）转换为电磁炉内部各电路所需的工作电压。关键元件：整流桥、滤波电容、稳压器等。
九阳电磁炉JYC-21FS35电路图原理涉及多个部分。 电源电路：其作用是为电磁炉各部分电路提供稳定的工作电压。它将220V市电经过整流、滤波、变压等处理，转化为适合不同芯片和元件工作的低压直流电，保障电路稳定运行。 功率控制电路：该电路能根据用户设置的功率大小，精准调节电磁炉的加热功率。
