电流互感器符号是什么?

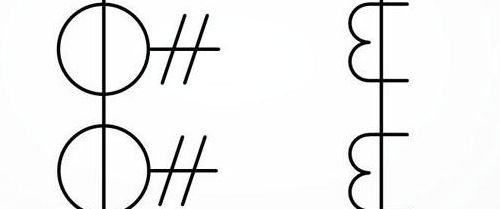

电流互感器符号是如下图：圆圈与一根线表示铁芯一次穿线，‘— // ’表示二次线为两根。电流互感器是由闭合的铁心和绕组组成。

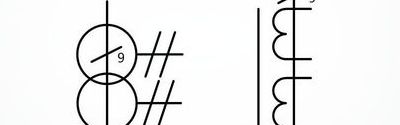

符号如下图：圆圈与一根线表示铁芯一次穿线，‘— // ’表示二次线为两根。
电流互感器：TA 。电压（voltage），也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
符号如下图：圆圈与一根线表示铁芯一次穿线，‘— // ’表示二次线为两根。电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。
电气识图中,电流互感器和刀闸的符号是什么?
1、刀闸符号是K。主回路的上面应当还有断路器（应当是真空开关）和电流互感器。这个35KV回路通过电缆送出，为了防止使用真空开关后出现工频操作过电压，所以在回路侧加装了压敏电阻。
2、QS是刀开关。FR是热继电器。KM是接触器。SB是按钮开关 。
3、电流互感器，Currenttransformer简称CT，在最新的国标中用TA表示，与旧国标中的LH(LH是电流互感器的“流”、“互”二字的汉语拼音第一个字母的组合）对应。
交流电流表,电流互感器,电压互感器分别用什么符号符号表示
①圆圈中加一条竖线，为电流互感器，图中表示三相都安装有电流互感器，每相两个线圈。三相的互感器线圈引入一个方框，该方框可能是电流表、电度表或者是他们的串联，也可能是电流变送器，用于电流的信息系统采集。
KV电压继电器、L 线路、QF 断路器、QS 隔离开关、T 变压器、TA 电流互感器、TV 电压互感器、W 直流母线、YC 合闸线圈。
符号不同和作用不同。电压互感器图形符号是一个圆形，电流互感器图形符号是一个长方形。电压互感器用于测量电压，电流互感器用于测量电流。
符号表示内容：第一个字母：J——电压互感器；第二个字母：D——单相；S——三相；第三个字母：J——油浸；Z——浇注；第四个字母：数字——电压等级（KV）。
电压互感器的文字符号：PT（Potential transformer 的缩写）电压互感器的图形符号：以下符号来自电压互感器国家标准，一般用于原理图绘制。
CT和PT的作用,符号?
1、PT、CT分别代表电压互感器、电流互感器。PT——电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电压互感器其实就是一个带铁心的变压器。
2、PT通常用于测量仪表、继电保护装置和自动化系统中，以提供安全且可靠的电压信号呢。 电流互感器（CT）：也称为电流变压器，与电压互感器类似，CT主要用于测量、保护和控制电力系统中的电流。
3、PT：电压互感器；把10000伏电压变成100伏供电表中的电压线圈用。CT：电流互感器；把负载大电流变成5安以下的小电流供电表中的电流线圈用。
4、作用是：电压互感器（PT）：是将电力系统的高电压变成一定标准的低电压（100V或100/√3V）的电气设备。电流互感器（CT）：是将高压系统中的电流或低压系统中的大电流变成一定量标准的小电流（5A或1A）的电器设备。
5、CT，电流互感器。PT，电压互感器。把大电流高电压变成小电流低电压，供测量、控制、保护系统使用。
