电表与互感器配比是多少?
低压电流互感器的变比一般有:30、40、50、7100、150、200、250、300、400、500、600、750、1000、1250/5A,这只是大致的,具体情况具体分析。
电流互感器一次额定电流根据负荷电流确定,一般要满足负荷电流,互感器一次额定电流。 互感器二次电流一般为五A。电表的额定电流按互感器二次电流确定。互感器二次电流为五A,电表额定电流选一点五(六)A。
低压电流互感器的变比一般有:30、40、50、7100、150、200、250、300、400、500、600、750、1000、1250/5A,这只是大致的,具体情况具体分析。
首先说一下电表的选择,电表的选择一般是选择3*5A的三相有功电度表。电流互感器的选,一般是按额定电流的2倍来选择。比如你的断路器是200A的,侧选用的电流表也是200A的,电流互感器选用200:5的。
算,电流约1700A,可以配2000/5A的互感器,电表可以配5(6)A的互感器型电度表,计算用电量时表上的一个数字要乘以400才是实际用电量,例如表上走了100个字,那实际用电量为100*400=40000度电。
电表与互感器的选择与型号。
1、电表与互感器的选择:0.0.2级、0.5级是电度表的计量精度,精度越高价格越高,一般计量收费的选0.5级,其它情况取1级或3级。
2、应选用三个250/5的互感器和DT862-4型3*380/220V,3*5(6)A电表。接线首先应选用5平方的铜芯线。
3、KW负荷电流是760A,500KW负荷电流是950A,三相四线有功电能表选用:3*5(6)A-3*380V+1*220V,所以互感器选用1000/5A。
4、互感器型号可根据使用环境,安装条件等进行选择。互感器一次额定电流根据计算负荷电流确定。In=Ijs/(0.75~1) 其中In---互感器一次额定电流 Ijs---计算负荷电流。互感器二次电流一般为5A(也有1A的)。
5、互感器可选用250/5的。因为互感器只能超载20%,如果选200/5,最大只能达到240安。除非你明确知道其电流在240A以下,不要轻易选小互感器,以免计量不准!以实测为准,选择互感器变比,比较公正。
6、如果是三相四线电表只要电流超过100A就要选用电流互感器(ct),因为直进的电表最大是100A的。电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。
电表互感器怎么安装

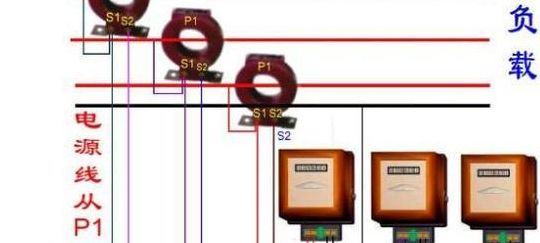

首先我们连接一下总体接线原理图,总共需要接电流互感器3组6根线,电压线3根,零线1根。先将三个互感器穿在三根火线A相B相C相上,方向是沿着电流的进线方向,对应互感器从P1到P2穿过,P1,P2互感器有标识。
电表和电流表共用互感器,采用串联接线,把互感器和电流表串联。三只互感器安装在断路器负载侧,三相火线从互感器穿过。互感器和电度表的接线如下:7为电流进线,依次接互感器A、B、C相电互感器的S1。
这样接线,电度表是测量某一倍率下,互感器的电流,测量互感器对应使用的电能,再根据电度表显示的数字,乘以倍率,得出实际使用的电能。

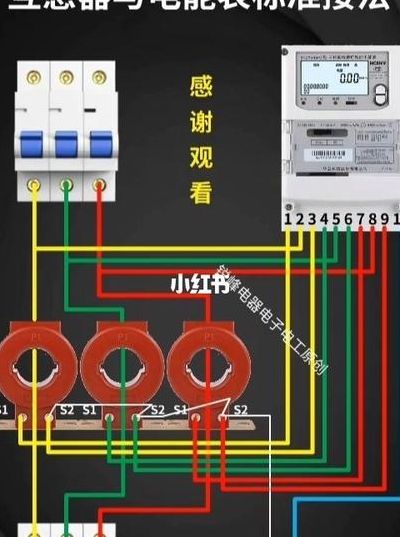

三相四线电表加互感器接线图如下:三只互感器安装在断路器负载侧,三相火线从互感器穿过。7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。
