尺寸公差怎么算
公差的计算方法如下:极值法 这种方法是在考虑零件尺寸最不利的情况下,通过尺寸链中尺寸的最大值或最小值来计算目标尺寸的值。
常见的线性公差计算公式为:公差=基本尺寸+(设计要求 - 基本尺寸)/ 3。其中,基本尺寸是零件的标准尺寸,设计要求是要求的尺寸。该公式适用于线性尺寸的公差计算。
公差的计算公式:尺寸公差δ=最大极限尺寸D(d)max-最小极限尺寸D(d)min=ES(es)-EI(ei)。公差的计算方法:极值法。
尺寸公差是一个没有符号的绝对值。极限偏差=极限尺寸-基本尺寸,上偏差=最大极限尺寸-基本尺寸,下偏差=最小极限尺寸-基本尺寸。尺寸公差是指在切削加工中零件尺寸允许的变动量。
一个尺寸的公差值=上偏差-下偏差,如孔φ60H7(+0.03/0),公差值=上偏差-下偏差=0.03-0=0.03。如轴φ60j7(+0.012/-0.007),公差值=上偏差-下偏差=0.012-(-0.007)=0.019。

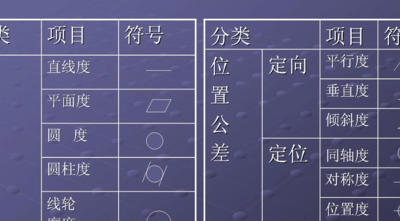

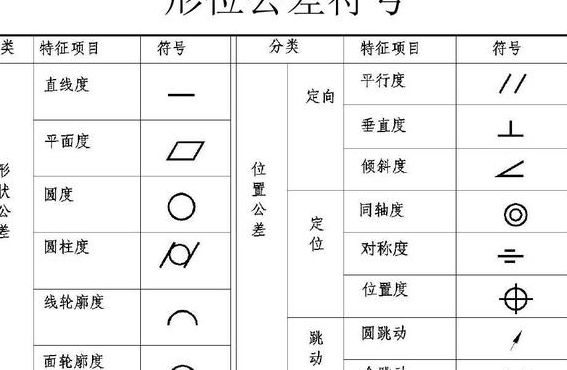

位置公差有哪几种
1、属于位置公差的是(平行度公差、垂直度公差、共面度公差、同轴度公差、同心度公差)。
2、位置公差有:1)平行度; 2)垂直度; 3)倾斜度。4)同轴度; 5)对称度; 6)位置度。7)圆跳动; 8)全跳动。
3、定向公差、定位公差、跳动公差。形状公差和位置公差简称为形位公差。
4、位置公差有8种:平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳动、全跳动。
位置公差有哪几种?
位置公差有:1)平行度; 2)垂直度; 3)倾斜度。4)同轴度; 5)对称度; 6)位置度。7)圆跳动; 8)全跳动。
定位公差包括同轴度、对称度、和位置度三种 同轴度公差用于控制轴类零件的被测轴线对基准轴线的同轴度误差。跳动公差 跳动公差:跳动公差是关联实际要素绕基准轴线旋转一周或若干次旋转时所允许的最大跳动量。
多组圆周分布要素的位置公差注法,当一个零件上同时有多组圆周分布要素,且都分别给定了位置度公差时,多组圆周分布成组要素之间的角向位置关系可按不同的意图,分为以下几种不同的标注形式。
