ABB变频控制柜怎么实现恒压供水啊?
1、可以的,需要远传压力表把信号传输到控制柜中。通过变频器处理。就可以达到自动控制恒压供水设备的启停。
2、先恢复一下出厂值,压力表的反馈信号接AI2上,9902=6,9905--9909=电机名牌参数4010=19,4011=目标压力占压力表量程的百分比,其它先别设。
3、压力表内部有一个电位器,电位器的滑动端与压力表的指针相连。压力变化时,电位器滑动端的位置也随之改变。远传压力表与变频器的接线:远传压力表的三个端子分别接变频器的+10V(电源),GND(公共地),X1(多功能端子)。
4、信号端子设置在电气盒的一个独立舱内。接线时,可拧下接线侧的表盖。上面的端子是信号端子,下面的端子是指示表连接端子(见下图)。下面端子上的电流和信号端子上的电流一样,都是4-2OmADC,它可用来连接指示表头。
5、ABBACS510水泵变频器,如果控制柜有PLC或者恒压控制器的话,那么压力需要从这上面调。如果是变频器本身PID控制的,那么通过参数4011即可改变压力大小了。仔细研究一下说明书,可以使用PFC应用宏,也可以使用PID应用宏。
6、组参数设置模拟量的最小值20%,4009改成19内部,4010改成30%。
变频器控制柜结构是什么样的?

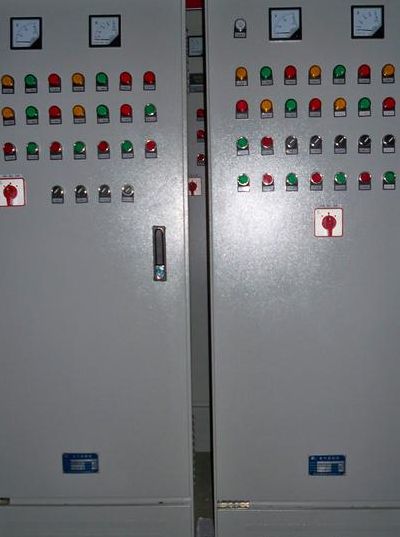

1、变频器控制柜(变频器电控柜/电气控制柜)是由内装的变频器加外围的控制,保护,显示等电气元件和柜体组成的,是对三相交流电动机(包括风机,泵)进行变频调速控制的交流拖动装置和节能装置。
2、什么是变频柜变频柜的含义变频柜应用变频器拖动动力装置的控制柜。因其良好的启动性能、调速性能和节能效果而成为当前推广的动力拖动方式。变频柜的应用范围(1)广泛应用于城乡各种类型自来水供水系统。
3、变频器的基本结构 变频器通常分为4部分:整流单元、高容量电容、逆变器和控制器。□ 整流单元将工作频率固定的交流电转换为直流电。□ 高容量电容存储转换后的电能。
4、变频控制柜的控制类型 液位控制:该控制柜配高性能Key浮球开关,根据液位元的高、低变化,自动控制给排水泵的开、停。
5、实现节能减排的目的。同时,变频器还可以实现电机的软起动,降低启动时的冲击,延长电机寿命。在一些需要控制负载平衡的场合,变频器也可以发挥重要作用。我们可以帮您解决变频器、电气控制柜、软起动等问题, 。
6、可以简单的说,交交变频器需要使用太多元件,不好控制,而交直交使用的元件少,控制简单,所以目前大多使用交直交结构的变频器。
110kw变频器需要单独放一个控制柜吗

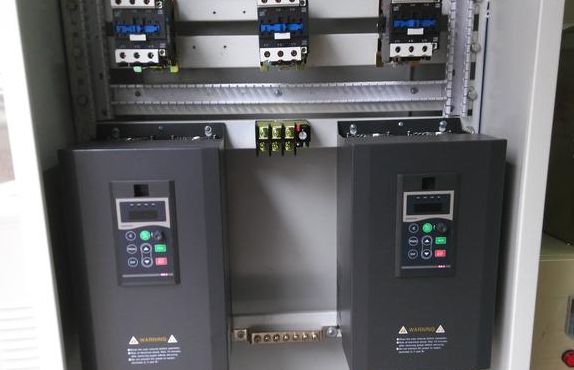

1、变频器箱外不加配电箱,变频器本身不带柜子,是需要安装在配电柜、配电箱中,为了安全管理。
2、因低压配电间空间有限,所以把变频控制柜单独放置在一个房间,形成“变频室”,每台变频柜均由配电柜以电缆引来电源接在进线端,进线外设置具有隔离功能。
3、可以,变频器跟固态继电器都是用电设备,变频器有风扇冷却降温,固态继电器散发热量也很小也不干扰,可以装在一个控制柜内。
4、根据情况来定。如果就地柜环境较好,可以考虑放在里面。
5、变频器跟PLC能放在同一个控制柜中。只是工作时,变频器会产生较多的热量,一般会有冷却风扇,PLC不应放置在变频器的出风口处。
6、是一个柜里放一个变频器,控制两个水泵电机,可以实现两台水泵的工频变频自动切换。也就是第一台水泵变频启动后,功率达到额定后,还满足不了系统水压要求,就将第一台水泵切换到工频,然后变频器东第二台水泵。
