同步带htd与std有什么区别
1、HTD指的是同步带的齿型,HTD是欧标的;STD是日标的。625指的是该型号的同步带周长为625mm 5M指的是同步带的齿距(相邻两齿的中心距离);HTD的齿距有2M、3M、5M、8M、14M、20M。
2、HTD与STD齿形的同步带不能用在一样的同步带轮上,因为两者的齿形是不一样的。HTD是欧美标准,STD是日本标准。
3、STD5M同步带轮,是平顶圆弧,简称S5M。HTD5M是圆弧齿。皮带轮,属于盘毂类零件,一般相对尺寸比较大,制造工艺上一般以铸造、锻造为主。一般尺寸较大的设计为用铸造的方法,材料一般都是铸铁(铸造性能较好)。
4、STD5M同步带轮,是平顶圆弧齿,简称S5M。
5、你说的STD/STS,其实是一个东西,是日本企业的标准,相比第一代HTD扭力更高,噪音更小。而GT是美国盖茨传动发明的齿形,HTD齿形就是盖茨公司发明的,但是噪音和扭力、精确度还有待加强,所有盖茨推出了GT齿形。
6、同一品牌,相同的型号和宽度,价格差异不大。两者的齿型是不一样的,3M代表HTD齿型的同步带,S3M代表STD齿型的同步带,两者不能兼容,即HTD的同步带必须与HTD的同步带轮配套使用,STD的道理一样。

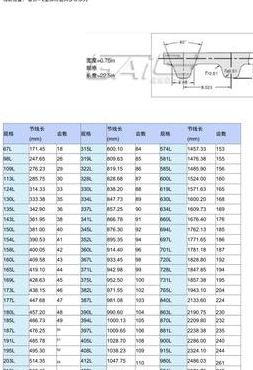

同步带规格型号表
同步带规格:MXL、XLL H、XHXXH、T25TTTATATAT2。同步齿形带简称同步带,也称正时带,它与常见的V带、平带等带传动方式相似,是一种挠性传动形式。
橡胶同步带梯型齿橡胶同步带的规格型号MXLXLLHXHXXHT5T5T10T20AT5AT10AT20。
要确认是不是s8m的双面齿同步带,如果是,则为:ds8m1440-30(ds8m表示齿形是s8m的双面齿同步带,长度是1440mm,宽度是30mm。)那么,dh或h则未清楚标示者的意图。
STD圆弧齿同步带轮规格型号:(1)S2M同步带轮、S3M同步带轮、S5同步带轮、S5M同步带轮、S8M同步带轮、S14M同步带轮。
步带的齿形不同 STD同步带和HTD同步带都属于圆弧齿同步带的一种,唯一的不同是STD同步带的齿形是平顶半圆弧的,而HTD同步带的齿形是圆弧形的。
是长度,即65英寸,200代表皮带的宽度,即2英寸。同步带是以钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形带轮啮合。
48T10-50000同步带是什么意思?
管理端口(Management Ethernet Port):简称MGMT,这是一个专用的后面板以太网RJ-45端口,位于控制台端口的左边,可用于带外(out-of-band, OOB)交换机管理。该自适应端口可以支持 10/100/1000BASE-T 连接。
48T10-50000 是一种同步带的型号。同步带是一种带状传动元件,用于传递动力和运动控制。它与传统的皮带不同,同步带是通过齿轮或齿条的配合来传递动力的,因此能够保证传动过程的准确性和稳定性。
