汽车收音机怎么接线(有接线图)
红色线接点火开关ACC输出线，黄色线接电瓶正极B+，黑色接电瓶负极-搭铁，紫色接电动天线电机(可不要)。因为它的插座是上下两排的，而图标注为一排，只能先确定电源负线位置（因为负是与铁壳直接连接的），再去确定正。
RR-环绕右声道，接喇叭的负极；RL环绕左声道，接喇叭的正级；RL-环绕左声道，接喇叭的负极。那如果是接2个喇叭得话，那_大家只需接主声道的2个前左右声道就可以了。
收音机天线要引出来。黑色是12V负；棕色是12V正；蓝色是12V正；左边上是12v正极 左边下是12v负极 右边上是小灯接12v正极 右边下是小灯 右边上排第二个是ACC接12v正极 其它横着两个每两组是喇叭左右前后。
谁能给我分析个收音机电路图
一般收音机有杂音是不可避免的，大部分都是干扰杂音。干扰杂音都是断断续续的，一会儿声大，一会儿声小。这些都与电波信号强弱有关。电波信号越强，杂音就越小，比如收听当地电台杂音就小，收听外地电台杂音就大。

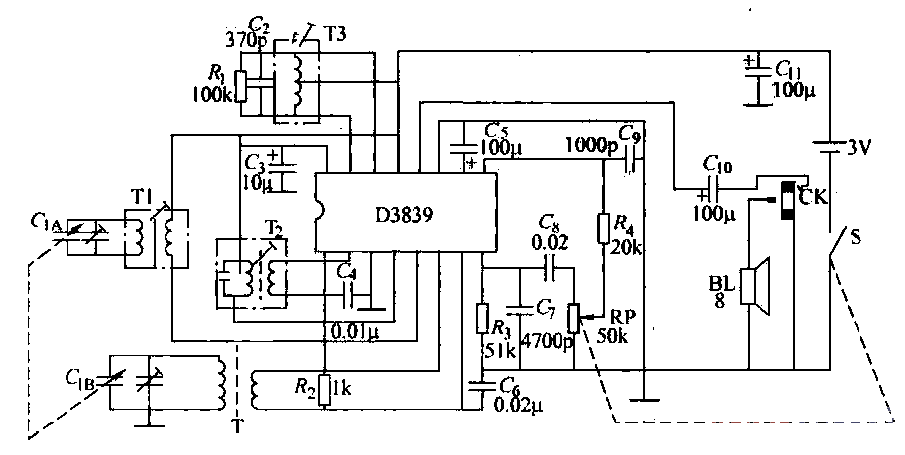

你好：——★收音机原理图中，四方框虚线，从前往后为：振荡线圈、中频变压器中频变压器中频变压器3 。左下虚线，连接两个可变电容，就是双联电容器，用来选择电台的。

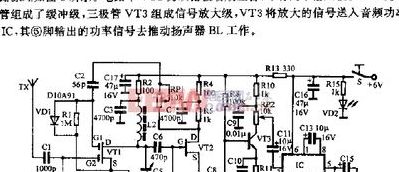

本机电路图如图所示。由B1及C1-A组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极。
cd9088收音机的电路图我上初二有几个地方不懂。
1、调频（FM）部分CD9088是一块专用单片调频收音机芯片，其外围电路简单，电路内置中频频率为70kHz的锁相环系统，选择性由有源RC滤波器实现，静音电路可抑制非中频信号和太弱的中频信号。
2、VT1是三极管检波，集电极得到的是音频信号，但是还有残余射频信号，按理集电极应该有射频旁路电容，设计者把这个任务交给了C4。因此，L3应该是音频扼流圈，如果只是高频扼流圈（电感量偏小），那么音频信号将会被L3衰减。
3、http：//wenku.baidu.com/view/996f8060f5335a8102d2204html 这里有比较详细的工作原理说明，可以参考。http：//wenku.baidu.com/view/4ea21d38376baf1ffc4fad6a.html这里是CD9088芯片资料。
4、你好：——★收音机原理图中，四方框虚线，从前往后为：振荡线圈、中频变压器中频变压器中频变压器3 。左下虚线，连接两个可变电容，就是双联电容器，用来选择电台的。
5、图上不是都有中文说明的，老师上课也是把这些中文说明连起来讲解。比如天线接受的信号输入11和12脚。2822是小功放芯片，放大声音的。
矿石收音机电路图和制作方法
1、负极接耳机，电容与耳机并联，耳机另一端接根地线，连接在钉入地下的钉子上即可。\x0d\x0a这就是原汁原味的矿石收音机，除了矿石用2AP9代替外，其他一样。\x0d\x0a连接无误后就可收听本地的调频台。
2、第一步：在纸筒上用漆包线绕制线圈，九十圈，可以在头尾处钻一个眼，把线穿过去，用胶带粘好。然后小心地把漆包线的漆去掉，可以用砂纸磨。
3、首先你得准备一些材料，你需要高阻耳机阻值在2000欧左右，也可以用舌簧喇叭，一段电线（做天线用）一个检波管（矿石检波管或者A2P9管）一个线圈，一个可变电容250pf左右。
4、最早期的矿石收音机所使用的是可变电感，因为可变电感可以自己制作，成本较低，但后来所有的收音机都改为可变电容，可省去制作的麻烦，图一中的电路就是使用可变电容。
5、最简单的收音机：架设一个天线，再埋一棵地线，天线和地线之间接上检波二极管，把耳机并接在二极管上，就可以收听广播了。
6、你弄啥双回路，谐振频率降低，跑出中波频段，你就啥也搜不到了。这不是你任意而为的。好吧，给你一个标准矿石机电路图，自己学着做吧，调谐回路初级65匝，次级7匝，检波管2AP9，电容0.01，耳机1000欧以上高阻。
