五脚继电器接线原理及图
1、五脚继电器接线图如下所示：五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
2、五角继电器使用方法及接线图：三只脚的那一边中间脚是输出触点的公共端子，另外两个引脚是线圈，即接驱动端 另外2个脚那边分别是常开和常闭触点。
3、如果是普通的电磁继电器，五脚分别是88887a、30。\x0d\x0a其中886为电磁线圈回路，接控制电路。\x0d\x0a887a、30为触点回路。\x0d\x0a87是常开触点87a是常闭触点，如果不是比较特殊的功能887a选一个就可以。
4、五脚继电器接线方法如下： 将电源线的一端接入电源，另一端接入五脚继电器的“COM”端。 将信号线的一端连接到信号来源，另一端连接到五脚继电器的“NC”或者“NO”端。 将加工装备上要实施开合动作的部件两侧分别连接在五脚继电器上的常闭（C）和常开（O）两个引脚上。
5、脚和5脚都是电磁式继电器，电磁式的工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
继电器和接触器的基本原理及接线图

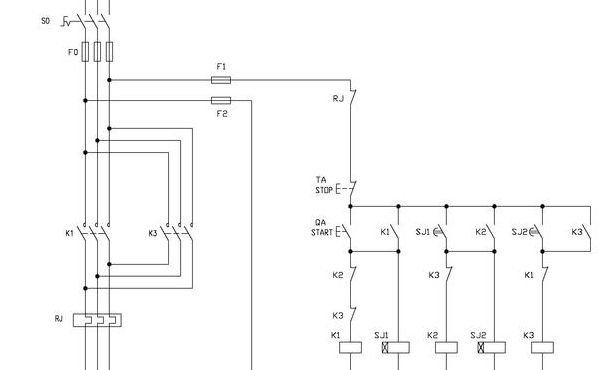

1、在此过程中，继电器主要起了传递信号的作用 。接线图 接触器：基本原理 接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
2、继电器与接触器的基本原理及接线示意图 基本原理 接触器的工作原理是：当线圈通电后，电流产生的磁场驱动静铁心产生电磁吸力，这一力量吸引动铁心，进而联动交流接触器的触点动作。具体来说，常闭触点会被断开，而常开触点则会闭合，两者之间存在着紧密的联动关系。
3、基本原理：当线圈通电时，动铁芯在电磁力作用下吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电时，动铁芯在弹簧作用下带动动触点复位。继电器的工作原理是在输入量达到预定数值时，改变控制电路的工作状态，实现控制或保护目的，主要传递信号。 接线图：请参考相关继电器接线图。
4、接触器和继电器的工作原理主要基于电磁效应和触点动作。接触器的工作原理：当接触器的电磁线圈通电后，线圈电流会产生磁场，这个磁场使得静铁心产生电磁吸力，吸引动铁心。动铁心的移动进一步带动交流接触器的触点动作。具体来说，常闭触点会断开，而常开触点会闭合。
高低电平触发继电器的原理图?
高低电平触发继电器电路图如下：当触发器的同步控制信号E为约定“1”或“0”电平时，触发器接收输入数据，此时输入数据D 的任何变化都会在输出Q 端得到反映；当E 为非约定电平时，触发器状态保持不变。鉴于它接收信息的条件是E出现约定的逻辑电平。
原理：1：上电后，Q1 的基级为高电平，由C1充电慢慢变低电平。2：当C1满电，那么Q1截止，那么Q2基级为高，则Q2导通，R3继电器闭合。其他：Q1可以选8050。
第四， 触发器一般是指数字逻辑器件(如集成芯片)，通过外部触发条件实现一定的逻辑功能。如d触发器、t触发器、j-k触发器、r-s触发器等。简单的触发器也可以用分离电子器件来实现。触发方式有多种，如：上升沿、下降沿、高电平、低电平。
压差继电器的结构和工作原理是怎样的?
1、继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点2断开，3接通。当线圈断电后，弹簧使簧片复位，使触点2接通，3断开。
2、控制口p和液压系统相连，当系统压力上升到压力继电器调定值时，作用于柱塞5上的液压力克服弹簧力，顶杆上推，使微动开关的触点接通或断开；当系统压力下降低于调定值时，在弹簧力的作用下，顶杆和柱塞下移复位，微动开关恢复到原始位置。柱塞式压力继电器工作可靠，寿命长，成本低。
3、电磁继电器的工作原理：由铁芯、线圈、衔铁、触点簧片等组成。当线圈两端加上电压，电磁效应使得衔铁在电流作用下吸引铁芯，动触点与静触点（常开触点）吸合。断电后，电磁力消失，弹簧使衔铁回归，常闭触点吸合。
继电器有什么不同型号?
根据继电器品种的不同，第三部分、第四部分、第五部分分别表示特征、序号、防护特性。有的继电器型号不是五个部分，只有三个部分，第三部分表示序号。第五部分防护特性用宇母表示，M表示密封型，F表示封闭型。
继电器有多种型号，这些型号主要是根据继电器的不同特征进行分类的。以下是一些常见的继电器型号分类： 按工作原理或结构特征分类：固体继电器、舌簧继电器、极化继电器等。 按外形尺寸分类：微型继电器、超小型微型继电器、小型微型继电器等。 按负载分类：微功率继电器、弱功率继电器、中功率继电器等。
JZ——中功率继电器。JQ——大功率继电器。JC——磁电式继电器。JU——热继电器或温度继电度。JT——特种继电器。JM——脉冲继电器。JS——时间继电器。JAG——干簧式继电器。继电器型号的种类 根据不同的分类标准，继电器型号可以分为多种类型。
端子数目：主要包括1P、2P、3P、4P等。 外形尺寸：主要包括大、中、小等。不同型号的继电器，其规格和参数可能有所不同，在选择继电器时，需要根据具体的应用场景和需求，综合考虑继电器的电流、电压、触点类型、控制方式、开闭速度和端子数目等规格。
常见的继电器的作用原理
1、继电器是一种根据电压、电流、温度、速度或时间等物理量的变化来接通或切断电路的电器。继电器的主要功能是保护和控制，所以继电器虽然种类很多，但通常可分为保护继电器和控制继电器两大类。常见的继电器有热继电器、电磁式继电器、时间继电器、温度继电器和速度继电器等。
2、继电器的作用 1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。3) 综合信号。
3、中间继电器属于电磁继电器的一种，它通常用于控制各种电感线圈，使有关信号放大，也可将信号同时传送给几个元件，使它们配合起自动控制作用。中间继电器的结构及工作原理与交流接触器很相似，也由电磁线圈、动铁芯、静铁芯、触点系统、反作用弹簧和复位弹簧组成。
4、继电器的作用 （1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。（2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
5、继电器的作用：能够将整个电路的作用范围增大，且做到控制大功率电路的目的，让其能够自动化的运转。继电器的原理：当输入量处于一个定值时，可以将工作状态做一个改变，可以将工作状态进行变化，避免发生意外。

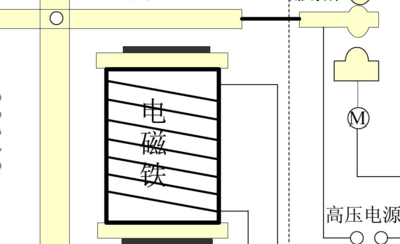

6、继电器的工作原理是：继电器工作时，电磁铁通电，把衔铁吸下来使D和E接触，工作电路闭合。电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种自动开关。故在电路中起着自动调节、安全保护、转换电路等作用。
