九阳电磁炉电路图是什么?
1、电磁炉是应用电磁感应原理对食品进行加热的。
2、长期工作在临界过电压或欠电压情况下，造成IGBT损坏；用户操作不当，液体渗入电磁炉内发生短路而损坏；维修人员维修时不按正确的维修方法而导致故障面扩大。电磁炉损坏时的一般维修程序：目测电磁炉的电流熔丝是否烧断。电磁炉电流检测电路截图如下图所示。 检测IGBT是否被击穿。
3、您好！D502 是IN4148，ZD503是18V稳压管，三极管是13003，另一个是ACT30B电源模块，建议您到九阳阳光服务维修，如有需要，欢迎拨打我司24小时服务热线：400-6186-999，我们将竭诚为您服务。
4、“E0故障代码为电路方面的问题，应对主电路板上的加热主回路、高压电路、同步振荡等有关电路或元器件进行检查，看是否有元器件损坏，连接线路是否有断裂或接触不良现象。检修方法：判断故障的大概部位 ①打开电磁炉外壳，为了保证检修安全，拆下加热线圈盘后再进行检修。
一般电磁阀用多少伏控制电磁铁
1、电磁阀实际就是一个电磁铁，线圈中通电之后，吸动铁芯，铁芯推动阀门，控制液体或气体的回路。它的电压有多种，有直流12伏、24伏、48伏、110伏、220伏的，有交流36伏、110伏、220伏等等。看你用在那个电压的控制线路中，自由选用。
2、电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。
3、电磁阀一般是两根线的，红色是接电源的正极，黑色接电源的负极，不过一定要确定好电磁阀是12v的还是24v的，如果是直流电压的电磁阀的话，一定不能直接接220v的交流电压。
4、因为电磁阀直流电磁铁线圈断电的时候，线圈内的电流不会突变，因此线圈将产生反电势，它的峰值是很高的，有可能会对电路的其它元件组成损坏，所以直流电磁铁线圈两端要反并联一个二极管，为反电势提供回路。这个二极管就叫做续流二极管或者叫吸收二极管。
5、减少电压不匹配：若电磁阀的电压为220伏，而PLC输出电压可能为5伏或12伏，继电器可将其转换至220伏，驱动电磁阀正常运转。保护控制电路：继电器具备隔离保护的功能，可避免电磁阀工作中产生的干扰对控制电路的影响，保障其稳定性。
6、不可以的，执行机构内部的电磁铁线圈的电压等级是24V的，220V电源接入后，会导致线圈烧毁。
电磁炉为什么负极都是热地,没有冷地?
1、只有控制电路（低压电路）部分，才采用开关电源或小功率铁芯变压器供电，但是由于控制电路和高压电路是连通的，因此也是热地。要想让控制电路和热地隔离，只能通过变压器耦合或光电耦合。
2、电磁炉没有冷地热地区分，只有一个公共地，模块的输入地和输出地是连通的，因此可接机内任意一个接地点，参考点为桥堆负极。
3、电路中的热地指的是与电源正极或高电平直接相连的导线或节点，而冷地则是指与电源负极或低电平直接相连的导线或节点。在电路中，热地和冷地的概念非常重要，它们涉及到电路的安全性和稳定性。热地由于直接与电源正极相连，因此具有较高的电位，通常也伴随着较高的温度和电压。
4、热地：是电源电路中变压器初级（如开关电源中的开关变压器）接地端，是与电网供电线路的相线或零线相连，属于热地，在电路图中，接地图标是与冷地、保护接地是有区别的。冷地：通常是电源电路变压器次级，整流滤波后的直流电负极。因有变压器隔离作用，与电网不相连。区别：特点不同：热地是带电的。
5、而热地作为高电平或正电源参考点，为电路提供所需的能量。在处理这两种接地时，必须了解它们的特点和注意事项，以确保电路的安全和可靠性。例如，在维修电子设备时，必须先确认设备是否已断电并确认冷地，以避免触电危险；而在设计电路时，需要合理规划冷地和热地的布局，以减少电磁干扰和提高电路性能。
电磁炉的电路图
电磁炉是应用电磁感应原理对食品进行加热的。
电源模块：接收外部电源输入，将交流电转化为直流电，并进行滤波处理，保证电路稳定运行。控制模块：控制电磁炉的开关、温度、功率等参数，使电磁炉能够按照用户的需求进行烹饪。电磁感应模块：将电能转化为热能，从而加热锅具。温度传感器：用于检测锅具的温度，反馈给控制模块，以便控制温度。
- 核心部分，通过电磁线圈产生交变磁场，使金属锅具产生涡流，从而加热食物。 **温度传感器 - 监测锅具的温度，并将信息反馈给控制模块，以实现温度的精确控制。
接线图如下：把原来的块0B2226AP，还有7805小电感取掉，接入模块，300V接桥堆输出，模块5V接板7805的5V，18V接风扇正极，12V接板子上7805输入端。
LC振荡逆变电路LC振荡逆变电路是电磁炉的工作电路。通过IGBT的通断，电流在线圈和高频电容之间振荡，在铁锅底部形成涡流加热。主要元件有功率晶体管、励磁线圈、高频电容等。

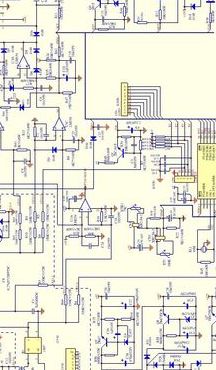

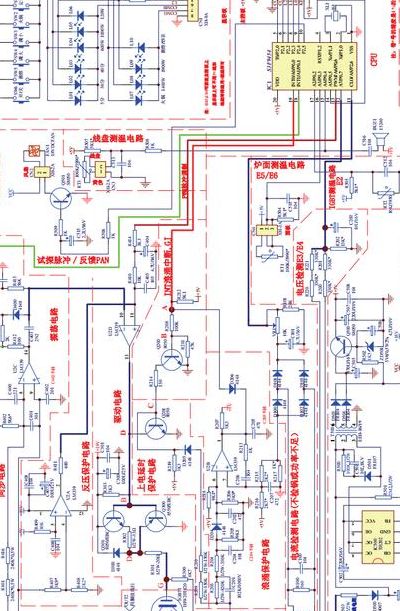

如图为典型电磁炉局部电路图，点击图片放大看：可见，电磁炉将220V交流市电整流滤波获得310V的直流电压，直接为IGBT功率管供电，并没有隔离变压器，因此其高压电路部分和市电是直通的，没有隔离，因此为热地。
电磁炉电路图和工作原理?
电磁炉是应用电磁感应原理对食品进行加热的。
控制模块主要由单片机、按键、显示屏、继电器等组成。单片机是电磁炉的“大脑”，通过按键输入和显示屏输出，实现对电磁炉的控制，继电器用于控制电磁感应模块的开关。电磁感应模块 电磁感应模块主要由电磁线圈、电容器和功率管组成。
改写后的文章：电磁炉工作原理与电路图解析电磁炉工作原理的核心是利用电磁感应，通过一系列电路将电能转化为热能。首先，交流电经过整流和频率转换，形成高频电流，当电流通过电磁线圈时，会在导磁材料的器皿底部产生涡流，使其自行发热加热食物。
