如何从家里的配电盒里直接接个插座出来,其线路接线图如下
直接拉出两根线接插座就行了，这个插座不受分开关的控制，只受总开关（你这时是一个漏电保护器）。松开那两个螺丝，将线和原来的线一起穿进去再拧紧螺丝即可。如果是三眼插座，中间那个接线柱空着就行了。
配电箱内没看到地线连接点，只好空着不接了。火线可以接在下边一排开关的任意一个开关下端。
开关用来控制插座电源的通断，可按以下方法接线：把火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(扮拍亏火线接线口)联接，将零线接入插座的N接线端子(零线接线口)。
如图所示，只要在接灯的零线上任意一处连接零线到插座，与开关处连接的火线就可以构成一个插座回路电源。补充说明：图示连接方式，开关同时控制灯、插座，如果想让插座不受开关控制，把火线连接点接到开关近配电箱端即可。
从最左边的蓝线接一根线到插座的N ，再从那四根绿线中任意接一根线到插座的L就行了，接的是哪一根绿线的位置，插座就受那个开关控制。
工地现场一级配电箱怎么接图片?
1、一级配电箱是控制施工现场全部供电的集中点，应设置在靠近电源地区。电源由施工现场用电变压器低压侧引出的电缆线接入，并装设电流互感器、有功电度表、无功电度表、电流表、电压表及总开关、分开关。总配电箱内的开关均应采用刀熔开关。引入、引出线应穿管并有防水弯。
2、TN-C-S系统送出的是PEN线，到用户前需先重复接地，再分为N和PE，N线不允许再接地，PE线可以再接地；TN-S，的做法是总接地箱连接到接地网上，再由总接地箱到电气柜的PE母线，再由PE母线一点接到N母线，N母线再与变压器中性点连接。除此以外，N线不应再与PE线连接，即不允许再接地。
3、工地一级电源箱接电能表方法：一般采用三相有功电度表，通过电流互感器变电流后接入。
4、一级箱 一般要靠近变压器或者配电室就近安装，如果工地据变压器或者配电室远，则要考虑把一级箱安装到工地用电机械相对中心位置（不影响物质运输和存放），为下步配二级箱做考虑。二级配电箱 一般在塔吊与搅拌机中间位置（不影响物质运输和存放），钢筋制作区，混凝土泵站各放置一台。

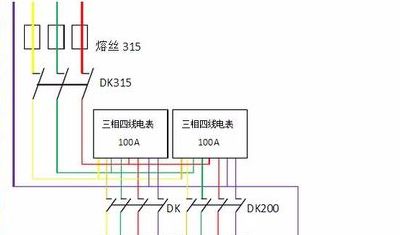

5、这个就是框线图，首先变配电室出线的连接的一级配电箱的框线图的主开关，然后分支二级配电箱的开关，后面的框线图进线连接二级配电箱的分支的三级配电箱开关，依次类推。
6、一级配电箱，就是从变压器引入三相电源，地线，零线；二级配电箱，就是从一级配电箱电源线至临时用电；三级配电箱，就是电器设备自身的控制柜。
220v配电箱接线图怎么接线
v配电箱接线图如下图所示：配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。
民用配电箱 当前的民用配电设施主要分为两类，它们的区别不大。民用电的进户线通常包含两根，一根是零线，另一根是火线，通常埋设在地下。配电箱通常如以下图片所示，接线方法如图所示。 接线时，进线端的火线标识为“L”，零线标识为“N”。

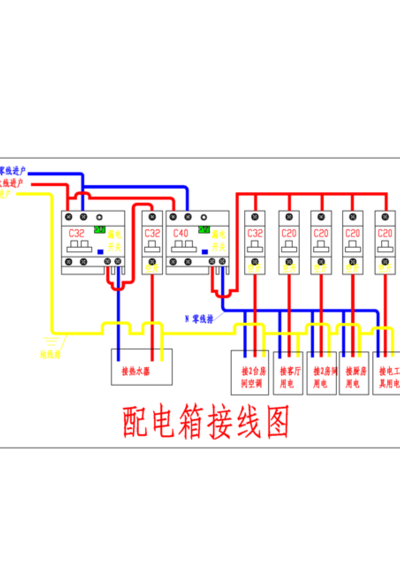

地线直接接在地线接线柱上，零火线先要过双极总开关后，零线接到零线柱上，然后各个回路的零线全部接到零线柱上，火线经过总开关后并联接到各分路的空气开关上，然后各个回路的火线再由各分路的空气开关输出。
这个配电箱，很完美，由其输出接电柱9路，中间有小型三相用电输出开关，右边有大型用电设备输出开关，下面有公共多路零线接线柱，还有地线多用公共接线柱。从图上看，有一排带开关接线总成，左边有9个输出接线柱，黄3路，红3路，绿3路，也就是9路输出。
380v配电箱怎么接线,求图
1、v配电箱分为三角形接法和Y形接法。三角形接法 三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；Y形接法 Y形接法的负载引线为三条相线、一条中性线和一条地线，三条相线之间的电压为380V，任一相线对中性线或对地线的电压为220V。
2、v配电箱分为三角形接法和Y形接法。 三角裂启形接法：三角形接法的负载引线包括三条火线和一条地线。在这种接法中，三条火线之间的电压为380V，而任一火线对地线的电压为220V。 Y形接法：Y形接法的负载引线包括三条相线、一条中性线和一条地线。
3、黑色电缆不应该从熔断开关的下桩头接，应该是通过配电箱的下面预留的孔洞穿线，然后接在漏保下。配电箱的下面预留的孔洞没有保护橡胶套，进出电缆容易破皮。配电箱门和箱体没有接地线连线。电线没有横平竖直。长短高低不一致。
4、如图：三相电的三根火线互有120度的相位差，任意火线对零线都是220V，任意两根火线是380V（不是简单的220V加220V，而是相差120度的两个220V合成的电压）。地线一般在配电箱里都有个螺丝接口用来接地线，而配电箱一般安装在墙壁上，墙壁连大地，行成了通路，正好解释为接地。
三相五线制配电箱标准接法
三相五线配电箱接线方法：线路由外电变压器低压输出及中性点接地引入到总配电房，线路的黄、绿、红三相线接入到总配电箱的总隔离开关上。在用绝缘导线布线时，保护零线应用黄绿双色线，工作零线一般用黑色线。沿墙垂直布线的时候，保护零线设在最下端，水平布线时，保护零线在靠墙端。
三相五线制配电箱标准接法 三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）以及地线（PE线）。中性线（N线）也被称为零线。当三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。
三相五线制配电箱标准接法 第一张图：黑色电缆不应该从熔断开关的下桩头接，应该是通过配电箱的下面预留的孔洞穿线，然后接在漏保下。配电箱的下面预留的孔洞没有保护橡胶套，进出电缆容易破皮。配电箱门和箱体没有接地线连线。电线没有横平竖直。长短高低不一致。
家用配电箱接线图
1、一级配电箱接线图 二级配电箱接线图 家庭配电箱安装 家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。空气开关的安装座架应光洁无阻并有足够的空间。
2、P空气开关又称单极空气开关，它只有一个进口和一个出口，所以只要接火线。两相空气开关又称2P空气开关，它的接线如下图所示，如果空气开关没有标记L与N，那就按照左零右火的习惯接线就好。
3、用螺丝刀将面板上的螺丝拆下来，然后轻轻拉开面板即可。接线 将电线插入对应的插座中，注意要将电线剥去一定长度的绝缘层，插入插座时要确保插头与插座紧密接触，避免松动引起火灾等危险。安装面板 将面板重新安装到家用配电箱上，用螺丝刀将螺丝拧紧即可。
4、v配电箱分为三角形接法和Y形接法。 三角裂启形接法：三角形接法的负载引线包括三条火线和一条地线。在这种接法中，三条火线之间的电压为380V，而任一火线对地线的电压为220V。 Y形接法：Y形接法的负载引线包括三条相线、一条中性线和一条地线。
5、v配电箱接线图如下图所示：配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。
