断路器参数（断路器参数详解）

cm3断路器型号及其参数

热磁式CM3系列断路器：壳架等级63A、100A、250A、400A、630A、800A，额定工作电流是从10A至800A。电子式CM3E系列断路器：壳架等级100A、250A、400A、630A、800A、1250A，额定工作电流是从15A至1250A。

第三代塑壳断路器的型号标识。根据搜狐科技网查询显示，“CM3”代表常熟开关厂第三代塑壳断路器，“250”代表该断路器的壳架电流为250，“M”表示分段能力为普通，“3300”则表示三极带复式脱扣，整个代表第三代塑壳断路器的型号标识。

CM3-400M/33482 400A CM3-常熟开关第三代塑壳；400-壳架电流；M分断能力较高型（C基本，L标准，M较高，H高）；33482-3表示三级，第二个3表示有过载和短路保护，48表示带有分励脱扣器，辅助开关，报警开关，2表示电动机专用型；400A表示额定电流。

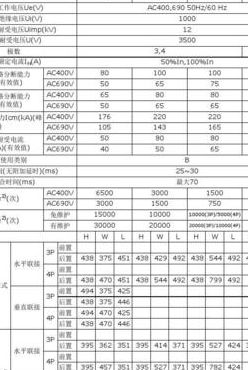

断路器各参数

断路器参数主要包括：额定电压、额定电流、断路容量、短路接通能力和断开能力。额定电压：断路器的额定电压是指其正常工作的电压等级。这是断路器设计的基础参数，确保断路器在该电压下能够正常工作。断路器的额定电压应与电力系统的电压相匹配。

Ir：额定电流。Tr：额定开断时间（视断路器机构大小而定，一般为20ms到120ms）。Isd：短延时过负荷脱扣器的整定电流。Tsd：短路保护脱扣延迟时间设置，单位是秒 Ii：瞬时值。Ig：峰值。

低压断路器分断能力标准详见GB14042。额定极限短路分断能力Icu额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流表示。要按规定的试验程序o—t—co动作之后，不考虑断路器继续承载它的额定电流。

极数是断路器选择的另一个大指标，1极又叫做1P。家庭单相电路使用的断路器有1P、1P+N，2P三种。其中，1P断路器是指，只可以断开火线，而且时刻监测火线上的电流，一旦火线上的电流达到额定电流，断路器可以为火线提供保护——跳闸。

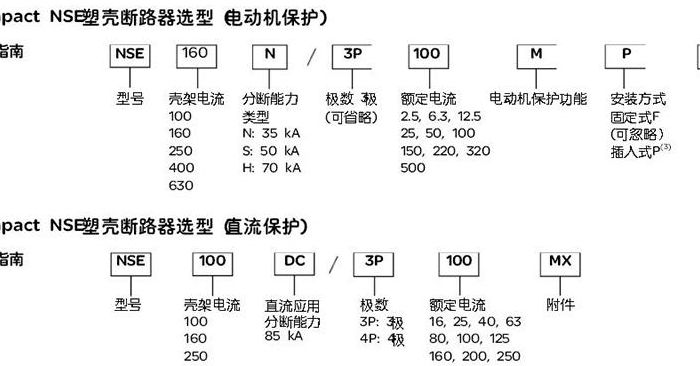

断路器型号参数怎么看

低压断路器型号。DW10系列框架式自动开关；DWX1DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器型号。

其次，解读型号参数。断路器的型号通常由字母和数字组成，表示了断路器的类型、设计序号、额定电压、额定电流等参数。例如，DW17-400/3表示的是一款万能式断路器，设计序号为17，额定电压为400V，额定电流为3kA。通过了解这些参数，我们可以知道这款断路器适用于哪些电路条件，以及它的分断能力如何。

型号DW16：壳架等级630；安装孔宽度213±2；安装孔高度227±2；安装孔直径5。型号DW16：壳架等级2000；安装孔宽度400±4；安装孔高度450±25；安装孔直径14。型号DW16：壳架等级4000；安装孔宽度580±4；安装孔高度450；安装孔直径14。

断路器上的参数及含义如下：额定电压。指断路器正常工作时，系统的额定电压。这是断路器的标称电压，断路器应能保持在这一电压的电力系统中使用，最高工作电压可超过额定电压百分之十五。额定电流。指断路器在规定使用和性能条件下可以长期通过的最大电流。

塑壳断路器型号参数怎么看字母IN，表示的是额定工作电流的多少。在长时间工作时，允许通过的电流大小，不可超过额定的工作电流。字母Ii，表示的是短路瞬间的脱口电流是多少，要是使用的电流超过了这个值，那么塑壳断路器便可立刻跳闸。

真空断路器技术参数

1、真空断路器的技术参数主要包括电压参数、电流参数、寿命和机械特性，以及其它辅助性能。以下为各参数的详细说明：电压参数：额定电压为10kV，最高电压可达15kV。绝缘水平方面，工频耐压极间和极对地分别为42kV和48kV，冲击耐压分别为75kV和84kV。

2、通过对真空断路器的安装、运行及检修得出真空断路器额定开距一般选择范围为：6kV及以下一般为4～8mm，10kV及以下一般为8～12mm，35kV一般为20～40mm。

3、Zn28-12户内真空断路器的技术参数如下：额定电压：12kV 额定电流范围：20kA至40kA，有多种规格供选择，如630A、1000A、1250A等。额定短路开断电流：最大可达40kA，峰值耐受电流为50kA至100kA。高压绝缘水平：工频耐压42kV（断口48kV），冲击耐压高达75kV（断口84kV）。

4、真空断路器参数电压参数：额定电压kV10；最高电压15 绝缘水平：工频耐压极间、极对地4断口间48；冲击耐压极间、极对地7断口间84。
