阀门型号的表示方法?
每个阀门的特性它的代号和型号也不同，这是第二功能的表示方法。阀门型号还有一单元，比如说蝶阀代号D 止回阀底阀代号表示是G 安全阀的代号表示是A 排污阀的代号表示是P 柱塞阀代号是U。这些是你要买阀门的的时候，上面的代号。

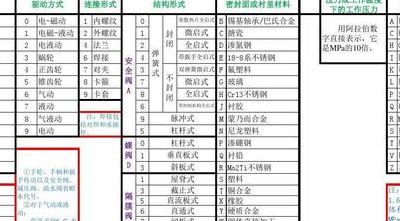

阀门的型号由七个单元组成，例如：Z961Y-100I DN150。第一单元 ，表示阀门的类型，如Z表示闸阀，A表示安全阀，D表示蝶阀。第二单元 ，表示传动方式，如9表示电动，6表示气动，7表示液动。第三单元，表示连接形式，如6表示焊接，4表示法兰。第四单元，表示结构形式，如1表示单闸板 。
阀门的驱动方式代号用字母表示，常见的有2-电液动、9-电动、6-气动、5-锥齿轮传动、3-涡轮蜗杆（手动驱动通常不表示）。 阀门的连接形式代号也用字母表示，例如1-内螺纹连接、2-外螺纹连接、4-法兰式连接、6-焊接连接、7-对夹式连接、9-卡箍连接、0-卡套连接。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
阀门型号到底怎么表示?阀门有什么用?
1、其实阀门型号通常来表示驱动方式，连接形式，公称压力，阀门类型，阀门材料等……，现在的阀门型号的标准化对阀门的各种设计提供了方便。现在我们的国家让阀门的型号实现统一标准，可是由于时代的变化，阀门工业无法适应国家的标准，从而导致现在阀门工业能够自己制定一套属于自己生产厂的代号方法。
2、第一单元 ，表示阀门的类型，如Z表示闸阀，A表示安全阀，D表示蝶阀。第二单元 ，表示传动方式，如9表示电动，6表示气动，7表示液动。第三单元，表示连接形式，如6表示焊接，4表示法兰。第四单元，表示结构形式，如1表示单闸板 。第五单元，表示密封面及衬里材料代号，如Y表示硬质合金，X表示橡胶。
3、J代表截止阀，2代表外螺纹，1代表直通式，W表示阀体直接加工的阀座密封面，-160代表工程压力是16Mpa，P代表阀门材。阀门型号编制方法： JB308-75。《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
4、阀门型号通常包含多个元素，以J41H为例，它代表的是明杆法兰铸钢截止阀。其中，J表示截止阀，4代表法兰连接，1表示明杆，H表示铸钢材质。 按照国产阀门型号的标准，阀门的型号由以下部分组成：阀门类型、驱动方式、连接方式、结构形式、密封材料以及阀体材料代号。
阀门型号中的Z、J、H、D分别代表什么意思
阀门型号中的Z代表闸阀、J代表截止阀、H代表止回阀、D代表蝶阀。例如阀门型号：“Z961Y-100I ”根据上面的顺序图对入座，如下：“Z”是1单元；“9”是2单元；“6”是3单元；“1”是4单元；“Y”是5单元；“100”是6单元；“I”是7单元。
阀门型号中的Z代表闸阀，这种阀门主要用于全开或全闭管路中的介质流动。J代表截止阀，该阀门可以用来调节介质流量，同时也可以实现介质的截止功能。H代表止回阀，它的主要作用是防止介质倒流，确保介质的单向流动。D代表蝶阀，这种阀门通过蝶板的旋转来控制介质的流量，结构简单，操作便捷。
阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。阀门的连接式代号7分别表示：1—内螺纹、2—外螺纹、4—法兰、6—焊接、7—对夹。

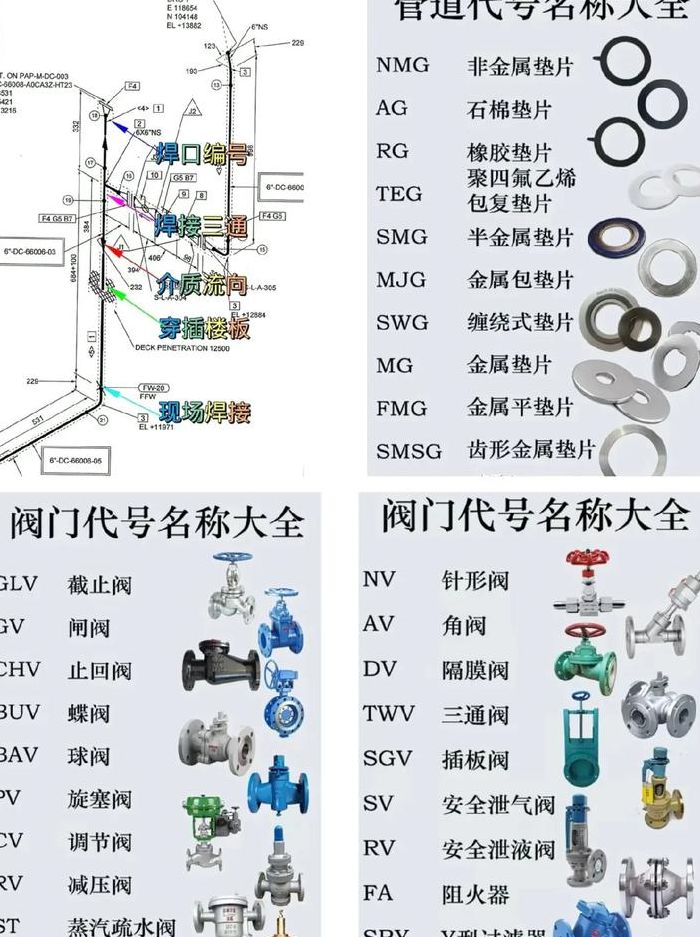

A：安全阀；D：蝶阀；G：隔膜阀；H：止回阀(底阀)；J：截止阀；L：节流阀；P：排污阀；Q：球阀；S：疏水阀；U：柱塞阀；X：旋塞阀；Y：减压阀；Z：闸阀。阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。
阀门是管路系统中重要的控制元件，通过字母代号和型号来区分其功能和特性。
在阀门的大家族中，各种类型的阀门各具特色，其中包括：闸阀（Z）、截止阀（J）、节流阀（L）、球阀（Q）、蝶阀（D）、隔膜阀（G）、旋塞阀（X）、止回阀（H）、安全阀（A）、减压阀（Y）、疏水阀（S）和浮球阀（F）！--等。
