电工最常见电路:两地控制线路
1、电工工作中,两地控制线路是一项基本且常见的技术。这类线路主要用于在两个不同位置控制同一设备,比如电动机。两地控制线路的设计旨在提高设备操作的便利性和安全性。首先,我们从主回路开始。主回路通常包括三相交流电的输送、操作开关(带有漏电检测功能)、接触器控制线圈、热继电器以及三相异步电动机。
2、甲地SB2按下,电路接通,通电KM动作,实现自锁,通过甲地SB1或者乙地SB3按下均可以断开电路;同理,乙地SB4按下,电路接通,通电KM动作,实现自锁,通过甲地SB1或者乙地SB3按下均可以断开电路;启动按钮SBSB4并联,停止按钮SBSB3串联,实现两地控制。
3、条条大路通罗马,电路接法方法很多,只是简便和麻烦的区别,我给你讲一般的吧。如果两地控制一个灯(几个灯,都在一条线上)。2个开关都是一个进线,2个出线的种。把电灯分别接在2个开关的其中一个出线就能实现2地控制了。你说的灯的亮暗以及次数灯亮的不同。
4、甲1或者甲2分别与乙开关的两头的两档触点相接通,而后通过乙开关的上下两档分别与中间输出触点单独接触后输出,再连接灯泡后接入零线。线路的效果是两个开关都能控制灯泡的开关,因为两开关是由双通道连接,在任意一个开关闭或者开的过程中都是可以切断或者闭合电路的。楼道灯和卧室床头灯多用这接法。
5、我们以左端开关的L作为火线输入,两个开关的L1和L2对应接线,然后将右边开关L接至照明灯一端,照明灯另一端接零线。接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好,防止漏电。最后留出的火线与零线接上插头就完成了整个双控开关的接线。
6、在详细解释之前,需要明确一些基本概念。双控开关,顾名思义,就是可以通过两个不同位置的开关来控制同一个电器或灯具的开关状态。在家庭装修中,这种设计常常被用于楼梯、走廊等需要两地控制同一光源的场景,提高了用电的便利性和安全性。
45张电工常用电动机控制电路图,值得收藏!
1、本文档汇集了45种电工常用的电动机控制电路图,涵盖各种控制方式,包括手动控制、正反转、自锁、过载保护、点动连续运行、多地控制、间歇运行、自动再启动、连锁控制、远程控制、顺序起停等,实用性极强,适合电气工程师和技术人员参考和收藏。
2、掌握电动机控制,电路图不再是难题!/电路设计的核心在于电气元件的巧妙组合,如热继电器(FR)、熔断器(FU)、交流接触器(KM)、按钮开关(SB)、时间继电器(KT)和行程开关等。它们各自在电路中发挥着不可或缺的作用,理解它们的特性和功能是电工技能的关键。
3、例如,用胶盖瓷底的刀开关实现手动正转控制,通过铁壳开关实现手动正反转,转换开关则用于切换不同的控制模式。在安全性和效率上,电路图考虑了过载保护、误操作防止以及三重互锁保护等。同时,也有专门针对直流电动机、远程控制和顺序启动的电路设计。
4、在电路设计中,手动操作是常见的控制方式之一。例如,通过使用胶盖瓷底的刀开关进行正转控制,或利用铁壳开关实现同样功能。转换开关和倒顺开关的应用则能提供更灵活的控制模式。自锁功能是电动机控制电路中不可或缺的一部分,它确保了电路在启动后能够保持运转状态,直到手动停止。
5、以时间原则控制的单向能耗制动控制电路。 双速电动机的调速控制电路。1 电动机星三角降压启动的控制电路。1 电接点水位控制电路。1 锅炉自动调温的原理图。1 电动葫芦的电气控制线路。1 三相电动机的异地启动控制电路。精通电路图的基本原理,是电工排查问题的利器。
6、双速电动机调速控制线路 异步电动机可逆调速系统控制线路 正确连接电器的触点 线圈的连接 继电器开关逻辑函数 三相半波整流电路图 三相全波整流电路图 三相全波6脉冲整流原理图 六相12脉冲整流原理图 负载两端的电压 直流调速原理功能图 无论是从事干电工工作还是学习PLC,第一步就是学会解读电路图。

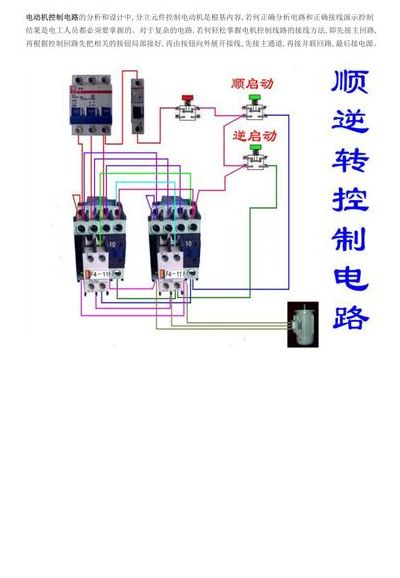

【电工知识】三相异步电动机按钮接触器互锁正反转拖动控制电路
1、在按钮接触器互锁正反转控制中,电路设计巧妙地结合了按钮和接触器的双重互锁机制。这种设计不仅提升了操作的便捷性,还增强了工作的安全性,因此在电力拖动领域广泛应用,如Z3050摇臂钻床的立柱松紧电动机和X62W万能铣的主轴反接制动控制。
2、首先,闭合电源开关QS。 正转控制:按下正转按钮SB2,导致接触器KM1线圈通电。1 KM1的自锁触头闭合,保持线圈通电状态。2 KM1的互锁触头断开,防止反转接触器KM2线圈通电。3 KM1的主触头闭合, supply electricity to the motor M,使其正向运转。
3、三相交流异步电动机正反转控制电路上要使用接触器互锁,是为了防止正反转接触器由于某种原因(例如:主触头熔焊)造成同时吸合而发生电源短路。为了可靠可采用复合按钮和接触器双重互锁,或使用机械联锁的交流接触器。
4、三相异步电动机接触器联锁正反转控制线路原理图:三相异步电动机正反转解析:在选择断路器时,我们不仅要关注断路器的延迟曲线等主要指标,还应重视它的很多次要功能,这些常容易被忽略的性能不仅能为一个良好的设计锦上添花,而且还能帮助工程师们为其应用设计精密的保护电路。
5、就不用先按停止按钮了。互锁,是串联对方的常闭触点。用的是复合开关。先接主电路,三相最简单,一条一条的接,对图接。控制电路也是先上到下,左到右,一条条接,哪里分流,分到哪里,对应就可以了。图中按钮开关的虚线是说,当你按下SB2,它的常闭先断开的意思,是复合按钮型开关,多看图。
6、停止:按下停止按钮SB3,KM2线圈断电,KM2主触头断开,同时自锁触点也断开,电机反转停止转动。KM1常闭触点复位,为正转做好准备。
