8大常见开关电源电路分析-图文并茂很透彻的图解析
1、大常见开关电源电路分析-图文并茂很透彻的图解析开关电源电路组成与分析开关电源的主要电路主要由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
2、开关电源简介开关电源是高频电能转换装置，通过调整电压或电流，适应不同用户需求。它包括主电路、控制电路、测电路和辅助电源等部分。 原理图详解基本工作原理：调宽式或调频式，主要通过调整脉宽来稳定电压输出。基本电路：交流经过整流滤波后，通过高频变换器转化为方波，再整流为直流。
3、VT1的启停如同指挥家的指挥棒，驱动着电流的起伏，形成自激振荡，而推挽式电源则通过VT1和VT2的默契配合，创造出稳定而高效的输出电压。降压、升压、反转，每一种模式都像是电路中的变奏曲，适应不同场景的需求。
4、开关电源原理图-单端正激式开关电源 单端正激式开关电源通过开关管导通时的能量传输，实现高输出功率，但输出纹波较大，适用于固定负载。开关电源原理图-自激式开关稳压电源 自激式开关稳压电源利用间歇振荡电路，开关管同时作为开关和振荡器，实现能量传输和电压稳定。
5、单端反激式开关电源具有成本低、输出功率范围广、适用于固定负载等特性。电路中开关管承受最大反向电压为电路工作电压的两倍，工作频率在20-200kHz之间。单端正激式开关电源应用 单端正激式开关电源适用于大功率电源，输出功率范围50-200W，具有输入和输出隔离的优点，但电路结构复杂，体积较大。
6、单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20-200kHz之间。单端正激式开关电源电路图 单端正激式开关电源的典型电路如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。
CQ0765开关电源电路原理图
补焊330长电阻前后焊点，查与3脚相关的电容和稳压管。3脚是交流低电压。
FSCQ1565RT 是低EMI 和高效率的功率转换的开关电源IC，工作于脉宽调制模式。与之同系列的还有FSCQ0765RT、FSCQ1265。这些IC 内部电路基本相同，但输出功率不同；FSCQ1565RT 最大，通常用于大屏幕彩电中；FSCQ0765 最小，通常用于小屏幕彩电中。其引脚功能及实测数据见表。
不开直接代换。KA5Q1265G和FSCQ1265RT CQ1265RF的内部线路基本相同，引脚功能也一样。只是3脚启动端的启动和工作电压不同。FSCQ1265的启动个工作电压为18V，所以在3脚接有一个18V的稳压二极管。在开关电源提供的工作电压回路中，接有一个680Ω的限流电阻。而KA5Q的系列，启动和工作电压都要高于20V。
求IRFP450组成的开关电源原理图
1、IRFP450组成的开关电源原理图如下：开关模式电源（Switch Mode Power Supply，简称SMPS），又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。
2、以vishay的IRFP450A为例 其VGS有两个参数如下 前一个+/-30V是说GS电压差不能超过30V 超过器件会损坏 后一个才是门限电平。导通门限电压在2~4V之间。设计时只要控制电压大于4V就可以了。但是这个电压的高低会影响到导通电阻，影响到最大的通流能力。
3、为了提高MOS管的电气特性，尤其是耐压和耐电流能力，功率MOSFET大都采用垂直导电结构，又称为VMOSFET（Vertical MOSFET），其具体工作原理为（参见下图）：截止：漏源极间加正电源，栅源极间电压为零。P基区与N漂移区之间形成的PN结J1反偏，漏源极之间无电流流过。

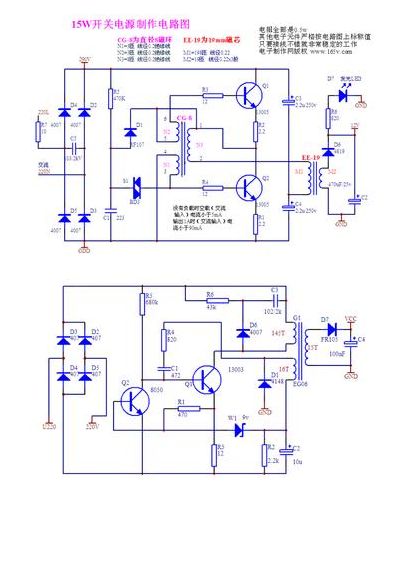

开关电源电路图及原理
1、控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。单端反激式开关电源电路图 单端反激式开关电源的典型电路如图三所示。
2、实现电源软件启动，为保护电路和控制电路供电。开关电源原理图详解 开关式稳压电源的基本工作原理是通过调宽或调频实现电压稳定。调宽式开关稳压电源的基本原理为：当矩形脉冲宽度增大，直流平均电压增加。通过调整脉冲宽度，实现输出电压稳定。
3、调宽式开关电源电路图 调宽式开关电源电路图的核心是控制开关元件导通宽度的PWM控制器。交流电压经过整流和滤波后，进入高频变换器，转换成所需的方波电压。随后，方波电压经过整流和滤波，提供稳定的直流电压给负载。
4、开关电源电路图如下：开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
5、开关电源的组成部分包括主电路、控制电路、检测电路和辅助电源。主电路负责整流、滤波、逆变和输出整流；控制电路调整开关时间比例以稳定输出电压；检测电路提供运行参数和仪表数据；辅助电源为控制电路供电，实现远程启动。
