网线水晶头有几种?
1、网线水晶头有两种,一种是平行线,一种是交叉线。交叉线就是网线两端一边为568A, 一端为568B的线为交叉线, 用于两台计算机之间的直接连接。平行线就是网线两端同为568A, 或者568B, 用于计算机与网络设备间的连接。568A线序:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。
2、RJ-45接头,每条双绞线两头通过安装RJ-45连接器与网卡和集线器相连;RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称“水晶头”,专业术语为RJ-45连接器。之所把它称之为“水晶头”,是因为它的外表晶莹透亮的原因。
3、CAT6A CAT6A水晶头分为非屏一体式,非屏分体式,屏蔽一体,屏蔽分体等。RJ12 还有一种RJ12通常也适用于语音通信的,结构和前两种一样,但是有六根针(6p6c)。同时还衍生出六槽四针(6p4c)和六槽两针(6p2c)两种。
4、水晶头有主要有RJ-45接头、RJ-11接头两种型号,其中RJ-45是网线接头,RJ-11是电话线接头。一般来说双绞线两端都是安装RJ-45接头,这样可以方便就插入到网卡、集线器、交换机等接口上,实行网络通讯。之所把它称之为“水晶头”,是因为它的外表晶莹透亮的原因。

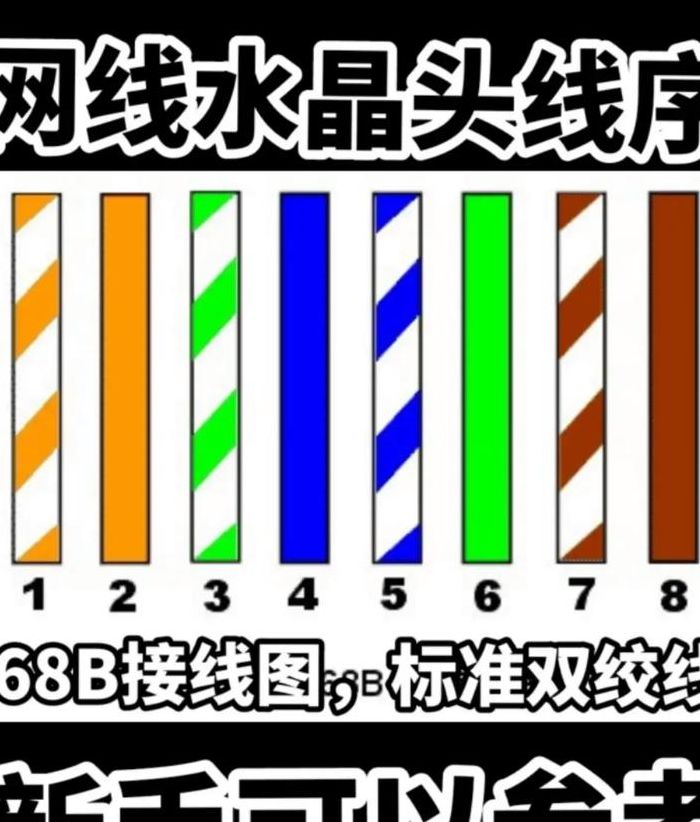

水晶头的排线顺序
水晶头的制作通常遵循两种线序标准: T568B标准线序,其线缆排列为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。 T568A标准线序,线缆排列为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。在排列线缆时,应左手持线缆,线头向外,顺序是从左到右。
网线水晶头有两种,一种是平行线,一种是交叉线。交叉线就是网线两端一边为568A,一端为568B的线为交叉线,用于两台计算机之间的直接连接。平行线:就是网线两端同为568A,或者568B,用于计算机与网络设备间的连接。568A线序:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。
水晶头有两种排线顺序:568A标准排线顺序从左至右是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;568B标准排线顺序从左至右是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
五类线水晶头线序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕、水晶头的铜片向上,从左到右的方向按线序接入水晶头。超五类屏蔽网线指的是对具有强干扰的环境,屏蔽网线能对其起到抵抗的作用,以此来维持网络信号的正常传输和使用。网线的接法应该采用T568A和T568B这两种国际标准线序。
网线接水晶头颜色顺序
平行线的做法是:两头同为568A标准或568B标准。(常用)交叉线的做法是:一头568A标准,一头568B标准。

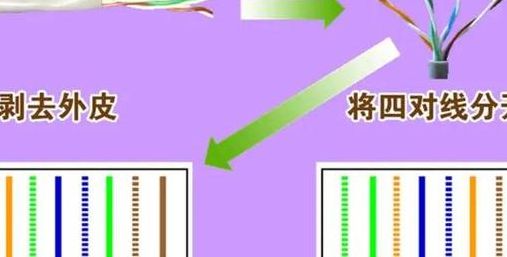

具体顺序如下:(1)橙白;(2)橙;(3)绿白;(4)蓝;(5)蓝白;(6)绿;(7)棕白;(8)棕 在接入水晶头的时候,需要注意线芯必须剪齐,一般情况下,网钳都会带有专用刀片。网线水晶头接法口诀 网线的颜色有很多,记起来极为的麻烦,所以用口诀记忆法相对来说比较的简单。
水晶头接线规格:568B标准接线顺序为1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕。 个别颜色顺序差异:虽然你的接线顺序与标准有所不同,但这不影响同一对信号线的连接。 同一对信号线的灵活性:同一对信号线的颜色顺序可以调整,因为它们是成对出现的。
T568B标准描述的线序从左到右依次为:1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。在网络施工中,建议使用T568B标准。当然对于一般的布线系统工程,T568A也同样适用。
