工地图纸怎么学看图纸
学看工地图纸的主要步骤有以下4点：从上往下看，从左往右看。由外向里看，由大向小看，由粗向细看。图样说明对照看，建施结施结合看，设备图纸参照看。先看全局性基本图，后看局部性详图。
②了解施工图的看图顺序。一般先看设计说明，再看平立剖图，最后再看结构图。③结合相关资料看图。比如看图时可以结合工程是施工组织设计，帮助加快了解施工的具体情况。④了解施工图常见符号涵义。建筑图纸中的不同符号都代表着不同的工程结构，常见的有54中图纸符号。

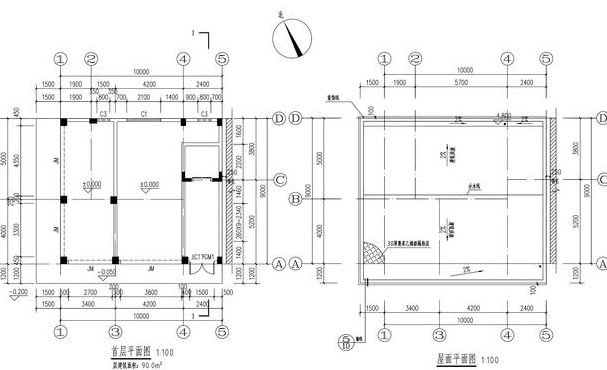

看懂工地图纸需要掌握基本的图纸语言，理解图纸中的符号、标注、比例尺等关键要素，并结合实际工程情况进行综合解读。详细解释： 了解图纸的基本构成：工地图纸是工程建设的重要参考，通常包括总平面图、建筑平面图、立面图、剖面图等。这些图纸共同构成了工程的整体蓝图。
怎样看懂建筑施工图纸
1、快速看懂施工图纸的方法：按顺序进行、牢记主要尺寸、弄清相互关系、抓住重点、图表对照法。
2、只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。 记住尺寸 内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
3、如何快速看懂建筑图纸 看建筑图纸中的平面布置，了解工程情况及周边建筑是否会造成影响；看建筑图纸中的施工组织，得知具体的施工情况；将施工结构图和建筑图结合，得知整体工程概况；看建筑图中的每层是否合理，结构是否存在问题。
4、看懂施工图纸的技巧建筑与结构结合、室内与室外结合、土建与安装结合。建筑与结构结合 即在看建筑图时，必须与结构图互相对照着看图。
5、一般建筑图纸的字母都是根据其汉语拼音的首字母表示。工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。
6、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
新手怎么看施工图纸

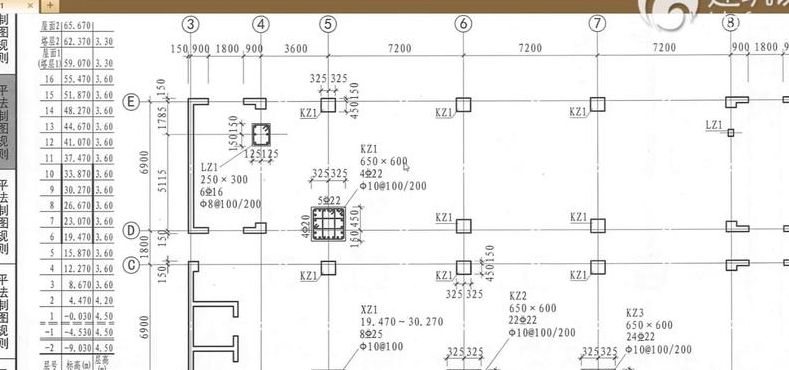

1、如果拿到的是一整套的图纸。先看设计说明。设计说明，是了解图纸是干什么的以及一些要求、标准、事项等。看平面图。平面图就是建成的建筑的2D图。看立体图。看剖面图。剖面图是一些结构变化的具体趋势和要求、标准等。看结构图。结构图就是详细到各个位置的结构布局。
2、拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后再看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。
3、一个新手想要看懂施工图纸，需要仔细阅读设计说明、学会看懂平面图、学会看立面图、学会看剖面图、学会看结构图。仔细阅读设计说明 了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象。
建筑钢结构完整方案
1、钢结构施工方案范本在一定程度上可以提供解决思路，每个细节的处理要根据实际情况，更重要的是结合专业知识。中达咨询就钢结构施工方案范本和大家说明一下。综合说明本工程为×××购物中心工程，总建筑面积约25570平方米，主体为三层钢框架结构局部四层，檐口总高度为19米。
2、钢结构厂房施工方案详述 钢结构安装流程 首先进行钢柱安装，由于其重量大且长度较长，采取分段制作和现场组装的方式，将钢柱分为下部格构部分和上部H型钢柱两部分，通过50吨和25吨汽车吊进行吊装。钢柱重量约6吨，起吊高度约17米。
3、×××公司筹建的某园区A3综合厂房，工程建筑面积约17100m为单层钢结构工程。工程最大跨度为20m.工程由×××公司负责设计。本工程设计使用年限为25年，耐火等级为二级，安全等级二级。工程按抗震设防烈度7度进行抗震设计并采用相应的抗震构造措施。
4、- 工具式模板工程：包括大模板、滑模、爬模、飞模等。- 混凝土模板支撑工程：高度5米及以上、跨度10米及以上、施工总荷载10kN/m及以上、集中线荷载15kN/m及以上的混凝土模板支撑。- 承重支撑体系：用于钢结构安装等满堂支撑体系。
5、第一章、概述近年来钢结构建筑在我国得到了蓬勃的发展，体现了钢结构在建筑方面的综合效益，从一般钢结构发展到高层和超高层结构，大跨度空间钢结构—网壳、网架、桁架、悬索等，张力膜结构，我公司从轻钢结构开始，现已向高层及大跨度空间体系发展。
6、工程概况：苏州新区出口管理局办公楼工程包含两个雨蓬的钢结构吊装。雨蓬一使用200~500*12*10变截面工字钢梁，悬挑125米，共5榀，玻璃找坡2%，天沟内排水。四榀钢梁由ф65*6无缝钢管拉接，相临钢梁间有六道无缝钢管ф76*3系杆连接。钢构件除锈至Sa5级，表面喷涂氟碳漆。
