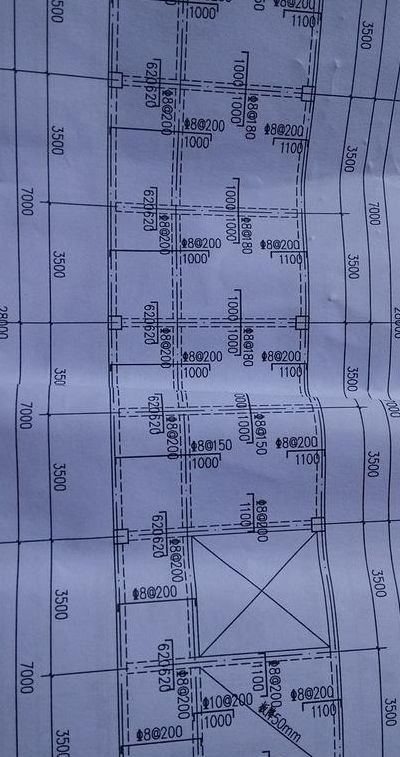

双层双向钢筋,在图纸上怎样表示
图纸上：底部钢筋和上部钢筋均为通长钢筋。布置上：在布置双层双向钢筋时，板底部的短方向钢筋应该放在下部，长向的放在上面；对于面层钢筋，短方向钢筋应该放在最上面，长向钢筋在短向钢筋的下面。一般设置了双层双向钢筋就可以不设置板负筋。
图纸上：底部钢筋和上部钢筋均为通长钢筋。双层双向总共是两层钢筋网。双向，就是底筋、面筋的纵横方向配筋，即在底板、面板的X和Y两个方向来布置钢筋，每层钢筋在纵横两个方向上都有。
双层双向钢筋是指在板的上、下都是按2个方向设置的钢筋。双层双向钢筋，在图纸上有如下显示：底部钢筋和上部钢筋均为通长钢筋。现浇板中，双层双向钢筋布置：板底部的短方向钢筋放在下部，长的放在上面。
钢筋工程图纸怎么看谁来教教我
图纸一般有两种标注，集中标注（标出整条梁或柱的外观尺寸及面，底筋大小，箍筋大小，间距）。和原位标注(图纸中直接在所需安装位置标出，一般用在吊筋，中支筋等)。看图时原位标注优先取。
基础梁钢筋图纸怎么看 在绘制基础梁钢筋图纸的时候，一般会有两张图纸，第1张图纸里面会标注基础的主梁型号、梁宽、梁高，正常情况下梁宽是在450毫米，梁宽是在800毫米，另外还会标注贯通众筋的根数，第2张图纸里面会写明底部使用的钢筋等级，以及每一排钢筋的型号和数量。
查看钢筋图纸 学会看懂钢筋图纸，首先就要会使用看图工具，因为图纸是CAD文件，不想平时我们打开图片那样简单，里面包含了图层、结构，因此必备一款CAD看图工具是非常有必要。一款免费的CAD看图工具，让很多人所青睐。

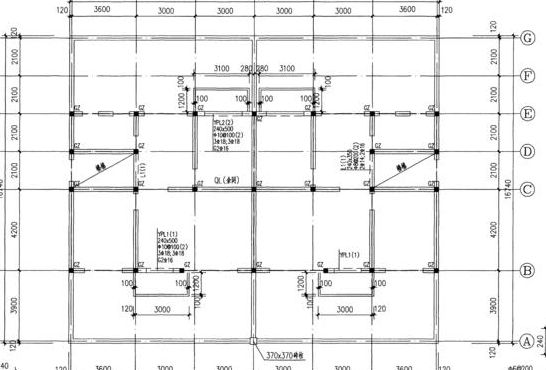

梁上主筋和梁下主筋同时表示方法 教你看工程图纸：钢筋图纸标示法5点注意事项 3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。2φ12，3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18。4Φ25，4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。
具体解读钢筋图纸的方法。 识别图纸中的关键信息：包括结构类型、楼层标高、钢筋规格等。 熟悉常用符号：了解符号所代表的含义，如直筋、弯钩、交叉等。 理解钢筋的布置方式：注意钢筋在结构中的位置、间距、排列方式等。
建筑钢筋图纸怎么看
建筑物背面为图纸的上方，正面为下方。有方向的北为上方，南为下方。面对建筑物的背面也就是上方，或者是北方，左侧为西，右侧为东。一般方向是这样规定的。
看建筑梁钢筋图纸需要具备一定的专业知识和经验，一般而言，需要通过观察图纸上的符号、标注、尺寸等信息，理解钢筋的布置、形状、数量等特征，从而正确实现施工图纸的意图。 理解图纸基本元素 首先，要看懂建筑梁钢筋图纸，必须理解图纸上的基本元素。
如何看懂钢筋图 明确钢筋图的基本组成。钢筋图主要包括基础信息标注、结构布局示意以及钢筋规格和数量统计等内容。具体步骤解读钢筋图。 识别图纸基本信息。包括工程名称、建筑尺寸、比例尺等，这些是理解整个图纸的基础。 重点关注结构布局。
基础梁钢筋图纸怎么看 在绘制基础梁钢筋图纸的时候，一般会有两张图纸，第1张图纸里面会标注基础的主梁型号、梁宽、梁高，正常情况下梁宽是在450毫米，梁宽是在800毫米，另外还会标注贯通众筋的根数，第2张图纸里面会写明底部使用的钢筋等级，以及每一排钢筋的型号和数量。
钢筋图纸怎么看方向
了解图纸的方位 想要知道钢筋图纸上的x向和y向，首先要搞清楚图纸和建筑的方位是怎样的。仔细观察钢筋图纸上面的标记，在左上角或右上角的位置上有一个小的箭头，一般这个箭头所指的方向就是北向，以此为根据，便可知道整体建筑的朝向或图纸的方向。
建筑物背面为图纸的上方，正面为下方。有方向的北为上方，南为下方。面对建筑物的背面也就是上方，或者是北方，左侧为西，右侧为东。一般方向是这样规定的。
在钢筋图纸中区分x向和y向，首先需要明确图纸的方向。通常，图纸会有一个指向北方的箭头标记，位于图纸的左上角或右上角。根据这个箭头，可以确定整个建筑的朝向或图纸的摆放方向。 掌握地理坐标概念 地理坐标系统中，X轴代表东西方向，Y轴代表南北方向。在钢筋图纸中，X轴通常对应横向，Y轴对应纵向。
在图纸的左上角或右上角通常会有一个小箭头，这个箭头指向的方向通常是北向，根据这个方向可以判断整体建筑的朝向或图纸的方向。地理坐标知识：在地理坐标中，X轴对应横向（东西方向），Y轴对应纵向（南北方向）。X轴上的点的纵坐标为0，Y轴上的点的横坐标为0。
钢筋图在纸面平面图中，配筋图中指示的X方向为平行于拼音的轴方向，Y方向为平行于数字轴的方向。x方向平行于拼音的轴方向，y方向平行于数字轴，在钢筋交叉处，必须用铁丝扎牢，中间的交叉点要交替扎牢，但不能移位，每个地方对钢筋的要求都不一样。
为了更准确地区分钢筋朝向，首先需要明确图纸与建筑的方位关系。观察图纸的左上角或右上角，通常会有一个小箭头标记，该箭头所指的方向即为建筑的北向。一旦确定了建筑的朝向，就可以根据地理坐标的知识，将图纸上的X向和Y向与建筑的横向和纵向对应起来。
钢结构计算书
(1)结构计算，取出柱底内力；(2)单桩承载力极限标准值计算(分别按钻孔计算)(3)桩数计算；总桩数，总荷载设计值。(4)静载试验分析，桩位调整。(5)承台设计计算（冲切、剪切、抗弯）地下室计算 1．荷载计算 2．内力分析：侧板、底板。3．配筋原则(1)强度控制顶板。
钢结构设计文件由谁来出，就由谁来提供。结构计算书不附在钢结构设计文件中（即施工图）。单独由设计单位保存，需要时，提供给有关单位或部门审查。
土木工程学院钢结构基本原理课程设计计算书学院：专业班级：姓名：学号：指导老师：设计题目：焊接梯形钢屋架设计第一节设计资料某单层单跨工业厂房，跨度L1=18m，长度102m。厂房柱距6m，钢筋混凝土柱，混凝土强度等级C20，上柱截面尺寸400400，钢屋架支承在柱顶。
