电流互感器接线图
普通电流互感器接线方式 电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

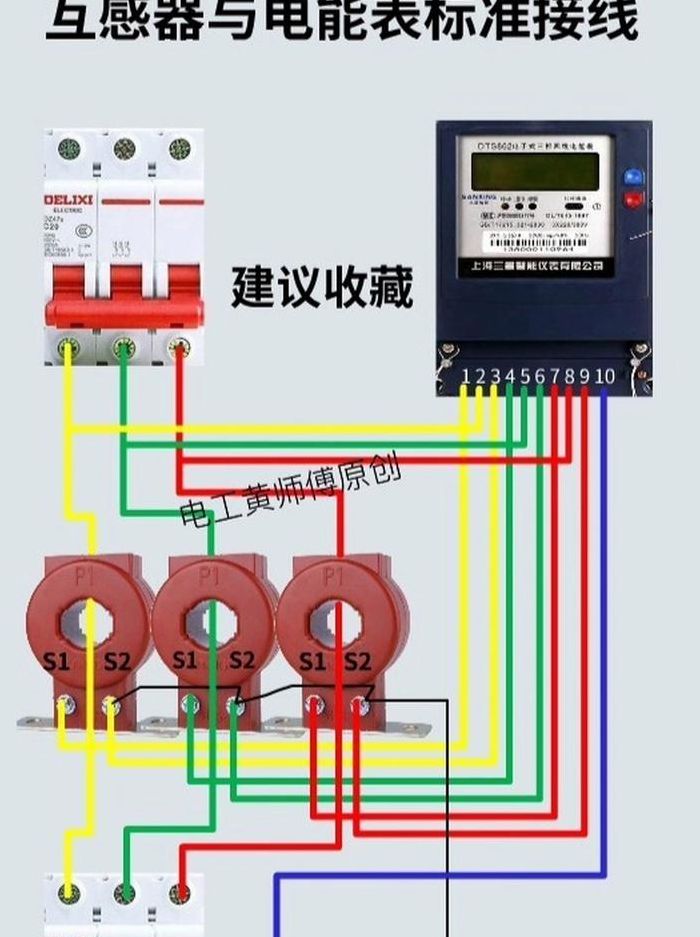

三只互感器安装在断路器负载侧，三相火线从互感器穿过。接线如下图：7为电流进线，依次接互感器A、B、C相电互感器的S1。8为电压接线，依次接A、B、C相电。9为电流出线，依次接互感器A、B、C相电互感器的S2。10端子接零线 。
普通电流互感器接线图如下所示：一次侧电流从P1端子进入，从P2端子出来，P1端子连接电源侧，P2端子连接负载侧。二次侧电流从S1流出，进入电流表正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，通常要求S2端子接地。另外，某些电流互感器一次侧标称LL2，二次侧标称KK2。
低压电流互感器的S2是要接地，接线如图：S2对应图中的K关于电流互感器接线的几点要求①电流互感器二次侧不允许开路二次开路可能产生严重后果，一是铁芯过热，甚至烧毁互感器；二是由于二次绕组匝数很多，会感应出危险的高电压，危及人身和设备的安全。
零序电流互感器的接线问题?
零序电流互感器与电缆线路配合使用时，电缆的接地线不能穿过零序电流互感器，否则会造成相互抵消的情况，出现零序电流测量错误。
在电力系统中，开口三角形接法是一种常见的接线方式，主要用于测量零序电流。这种接法可以简单理解为将三个绕组的首尾相接，形成一个开口的三角形。开口三角形接法也被称为不平衡接线，它是一种三相三线制接线方式。
零序电流互感器的接线方式为可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。零序电流互感器的作用是当电路中发生触电或漏电故障时，保护动作，切断电源。
电流互感器S2怎么接地的?
1、②高压电流互感器的二次侧必须有一点接地由于高压电流互感器的一次侧为高压，当二次线圈之间因绝缘损坏出线高压击穿时，将导致高压进入低压，如果二次线圈一点接地，则将高压引入了大地，可确保人身及设备的安全。
2、互感器s2接地的方法是：需要接入电能表后，在电能表的后面接地线，否则影响计量的准确度。互感器又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。
3、因为P1与SI为同极性端，同理P2与S2为同极性端，所以有以下两种情况：如果从P1进，S1端接地；如果从P2进，S2端接地。工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
4、电流互感器s1s2怎么接 电流互感器上标识上面有s1和s2，还有正面的p1及反面的p2，当电流从上至下时，p1在上p2在下，此时s2接地；若安装时没看好，而电流互感器又不好拆卸重安，电流从上至下时，P2在上P1在下了，s1接地也可以了。
5、电流互感器通常标有S1和S2两个接地点，它们与P1和P2相连，P1对应正极，P2对应负极。当电流从上部流入，下部流出时，正确的接线是S2连接接地。然而，如果在安装过程中出现误接，使得电流方向相反，即P2在上，P1在下，此时只需将S1接地，也能实现相同的功能。
常用的几种电流互感器接线图
1、普通电流互感器接线方式 电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
2、测量用电流互感器接线方法 测量用电流互感器主要用于提供电网电流信息。普通电流互感器接线图如下所示：一次侧电流从P1端子进入，从P2端子出来，P1端子连接电源侧，P2端子连接负载侧。二次侧电流从S1流出，进入电流表正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，通常要求S2端子接地。
3、单相电流互感器接线图-单相电流互感器广泛应用于低压电网中，用于测量电路中的电流值。其接线图主要包含两个端子，其中一个是连接电源相位的主端，另一个则连接仪表端。主端接入电路中的电源相线，仪表端连接测量电器的输入端。通过电路中流过互感器的电流值，可以轻松测量电路中的电流强度。
互感器是怎样接线的?

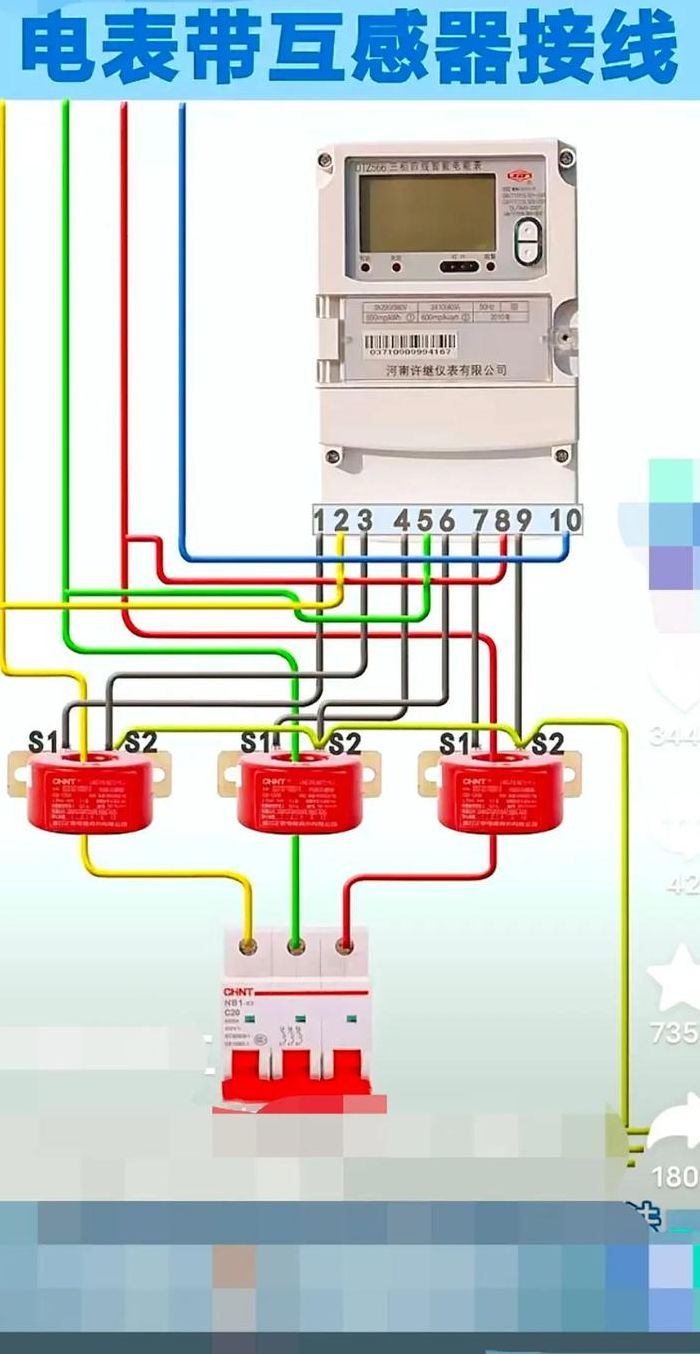

1、第一种接线方法：三相电源进1---4---7，出线：2--5---8。零线进10 10出。实物图：对照上面的接线图，1--4--7进 2--5---8出。接线一定要注意进线出线。第二种接法：互感器 接线图：当负载比较大时，我们选择用互感器，把大电流变成小电流再通过电表来计量。
2、互感器的三相接线方法如下：电源的三个相线分别接入互感器的1号、2号和3号接线端，对应地，负载的三个相线分别接入互感器的4号、5号和6号接线端。 零线接入互感器的7号接线端，同时，互感器的8号接线端接地。 在实际接线时，应确保电源的进线与互感器的出线正确对应，避免接反。
3、普通电流互感器接线方式 电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
4、三只互感器安装在断路器负载侧，三相火线从互感器穿过。接线如下图：7为电流进线，依次接互感器A、B、C相电互感器的S1。8为电压接线，依次接A、B、C相电。9为电流出线，依次接互感器A、B、C相电互感器的S2。10端子接零线 。
5、电流互感器有两种常见接线方式：一次绕组接线和二次绕组接线。一次绕组接线 电流互感器的一次绕组接线相对简单。首先，需要确保电源线路正常运行，然后将电流互感器的一次绕组串联在电源线路中。这样做是为了让电流互感器能够测量到线路中的实际电流。
