一灯一控开关接线图解

一灯一控开关接线图，如下图所示：L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。一灯一控，很简单，也很常见。只要将电源，开关，电灯串联在一起就可以了。这样连接的电灯只能被一个开关控制。

接线示意图显示，L孔应连接火线，而L1孔则接至灯具的控制线。灯具的零线应与电源的零线并联连接。一灯一控的接法既简单又普遍，只需将电源、开关和电灯按顺序串联即可。这样接线的电灯只能由一个开关控制。

原文中的“神腊租游兆”疑似有误，建议检查并修正。

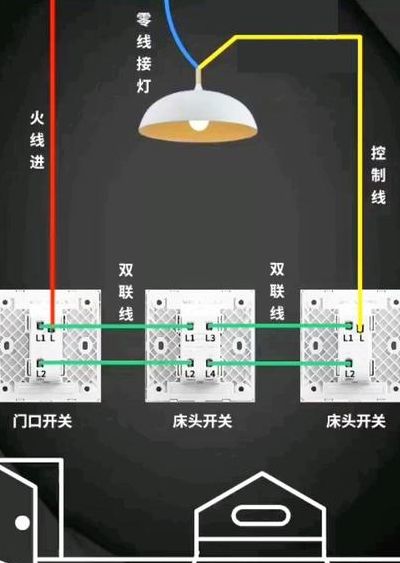

工具/原料：开关、电线、电灯。首先，准备好三个开关，两个一开双控开关、一个双开双控开关，电线若干，如下图所示。火线连接单控开关L，引出控制线L1，L2，如下图所示。引出的L1连接双控开关的LL2连接双控开关的L2，如下图所示。

一灯一开关单控连接法如下：通过单控开关连接灯具时，可先将家中电阀关闭，然后从电源处引出火线和零线。单控开关背面通常有L和L1两个接线孔，将引入的电源火线连接在开关L接线孔上。再从L1接线孔将火线引出，连接在灯具的火线接线端口，电源零线直接连接在灯具的零线接线端口即可（如下图）。

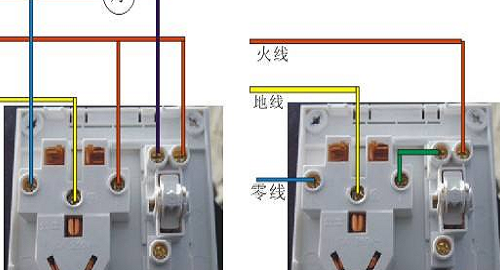

为了更好地理解接线方法，下图为一灯一控开关带插座的接线示意图：（插入接线示意图）注意事项安全第一在进行接线工作时，务必确保断开电源，以免发生触电事故。同时，使用绝缘工具进行接线，避免触碰裸露的导线。接线端子在接线时，要注意选择合适的接线端子，确保接线牢固可靠。

1、一灯双控开关接线图如下：安装前，要切断电源，严禁带电安装，并由专业人员安装。打开包装盒，取出开关，用螺丝批伸进开关下端缺口处，往上轻轻用力扳起，即可脱离面板。L1为输入端，L2为常闭输出端。L3为常开输出端。

2、图一一开双控后视图一开双控开关结构相当于二选一开关，即一个中端两个选择端。图中，L为开关的中端，LL2为两个选择端，等效电路图如下。图二一开双控等效图下图是常见的一灯双控接线方法之一。

3、是两控一灯接线法，如图所示：这是照明电气电路的标准接法，即火线进开关，零线进灯座(与有螺纹的灯座相连)，连接灯座与开关。

4、一灯两控接线中，用的是双控开关，即一进二出的开关，具体的接线图步骤如下：如图所示红线代表火线，黑线代表零线，红色方块代表声控开关。在双控开关中，每一个开关都有三个接线柱，分明是L、LL2。具体的接线步骤如图所示，按照图表接线即可完成操作。

5、一灯两开关接法图如下：有关一灯双控开关的接线方法，一灯两个开关怎么接线，在接线图中开关L端子接哪条线，在对一灯双控开关接线时注意哪些事项，这里分享一个一灯双控开关的接线实物图，供大家参考。

6、一灯双控开关接线图实物图如下：L1为输入端，L2为常闭输出端。L为常开输出端。L1为A路输入端，L2为A路常闭输出端，L为A路常开输出端，这样就变成两个开关面板都可以同时控制这个灯。

一灯一开关一共有三种接法，首先我们来说第一种，这是我们常见的一种接法，先将灯泡连接上零线，然后将火线接在一个单开关控的L2上面，再将灯的控制线接在另外一个灯开关单开关控的L上面，两个开关之间为双连线，这样子L2连L2就可以了。

一灯一控开关接线方式：将L孔连接至火线，L1孔连接至灯的控制线。零线连接：灯的零线应与电源的零线并联。接线简便性：一灯一控的接线方法既简单又普遍，只需将电源、开关和电灯依次串联即可。控制限制：这样接线的电灯只能被一个开关控制。

一灯一开关，即一开单控连接法，只需将L1接火线，L接灯，零线接灯即可。二开双控连接法。双开双控也就是在二个地方同时可以控制一个灯，接线方法是：首先将两处开关的L1进行搭桥串联。多控开关接线如下，对应数字表示连接即可。多控开关6个端子接线如下，对应数字表示连接即可。
