家装热水回水管走法图（家用热水回水管预埋走法图）

家装的回水管怎么做更实用

具体如下：简介回水管(return pipe)回水管就是在热水管的最末端连接一条管路再延伸到热水器热水管的旁边，就称回水管，回水管跟热水器就是一条管，也就是把热水管延长到热水器位置。

这种管线施工方法是，在热水管线的末端，连接一根管线到供热装置（要缩一下管径），我们称为热水回水管。这样，在不使用热水的情况下，管道内的热水在达到一定温度后会自行循环，始终保持水温。

节省水源因为可以立即使用家庭用水循环，所以一旦打开水就已经沸腾了，这不容易消耗水资源。可以说普通的电热水器要消耗至少1分钟的水。刚打开的水是冷水，然后逐渐变成温水，较后变成沸水。出热水快回水装置在开水前1-2分钟将加热管道中的冷水循环系统回回电热水器。

家装热水回水管走法要是只有热水供水管没有回水管，当大部分用水点都不用时，管道中的水几乎是不流动的。长时间如此会使热水变冷，所以一般的热水都是在供水的最末端再接一根管道回到供水的起点；这样可以确保管道中的水一直处于流动状态，再加上温度控制装置即可。

家装热水回水管走法图要是只有热水供水管没有回水管，当大部分用水点都不用时，管道中的水几乎是不流动的。长时间如此会使热水变冷，所以一般的热水都是在供水的最末端再接一根管道回到供水的起点；这样可以确保管道中的水一直处于流动状态，再加上温度控制装置即可。

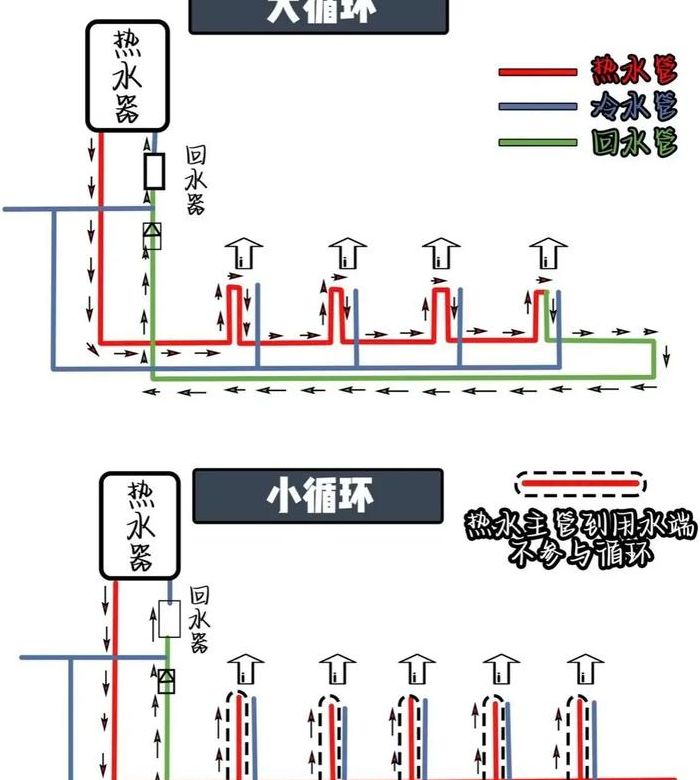

这种供水方式应作为热水回流装置，即热水循环系统。具体方法是从热水供应端接回水管至热水供应源底部。中间通过水泵循环将蓄积在干管中的冷水泵送至热水水源，以保证水电打开水龙头后可以使用热水因为只有主管内的积水被排干，所以支管内有少量积水。循环泵可通过温度、时间、手动或水流开关控制。

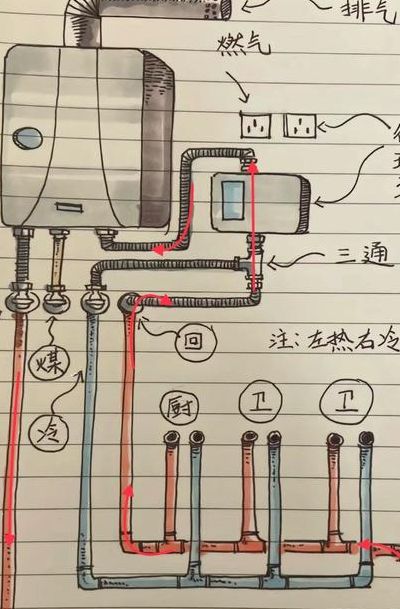

回水管有3种接法热水循环管道：在热水器热水管道的最远端用水点前加入三通，将管道分支进入龙头内置。热水循环时，回水器会把热水管主干部分冷水抽走，支管部分仍然是冷水，只有将该段管内的水放干净后，才能使用到热水。

安装回水系统时须提前安装一套止回阀，回水系统工作时抽动管道内的冷水（热水管道内的冷水这时会由止回阀流向冷水管道，冷水管道内的水又流向热水器，这样就形成一个内循环）从而通过热水器来进行加热。机器工作时间可根据热水管道长度来设定。

一般来说，回水管的走法应遵循以下几个原则：尽量简短直接：回水管路应尽可能短且直，以减少水流阻力，提高效率。避免过多的弯曲和转折，特别是在管道较长的情况下。保持适当坡度：为了确保水能够顺利回流，回水管应具有一定的坡度，通常是向热源或冷却设备方向逐渐下降。

有回水管安装单向阀时，一般将单向阀安装回水管末端，并和冷水管相连，水流方向为回水指向冷水。水控与温度感应线的安装：水控开关一般装于循环泵的底部或顶部，也可以串联安装在热水器的冷水管或者热水管上，不能安装在回水管上，即打开热水龙头有水流流动的地方。水控开关方能感应到。

没有走法，热水回水管的安装方法是在热水供水端加一个热水回压泵，在热水管的末端，接一条管到冷水进水阀的后端，这里要加一个止回阀防止热水流到冷水管中。

单向阀安装：在有回水管的情况下，单向阀应安装在回水管的末端，并与冷水管连接，确保水流方向是由回水指向冷水。水控与温度感应线安装：水控开关通常安装在循环泵的底部或顶部，也可以串联安装在热水器的冷水管或热水管上，但不可安装在回水管上。

回水器可以感应热水管中的水温，当水温低于设置温度时，回水器就会工作，将冷水抽出到后端的自来水管中，那么热水器就会工作将热水重新补充到热水管中。这样一边出冷水，一边加热水，就可以让水温一直控制在我们需要的温度上。
