你想要的各种开关接线图都在这里:单控、双控、三控、四控
1、三控开关：相较于双控开关，三控开关在中间增加了一个控制节点。这种设计可以选择双联双控，需要同时按下开关，确保操作的安全性和高效性。 四控开关：四控开关则更为复杂，总开关掌控全局，四个灯泡可以由单联双控独立控制。这种设计在细节上展示了工匠精神。
2、首先，双控开关的连接法则：两个开关的LL2线头相连，适用于楼梯或房间的双控设计，如卧室和走廊。如果带插座，操作原理基本相似，通过开关控制火线通断。三控开关则是中间多加一个控制点，如可选双联双控替代，但需同时按下。典型的三控布局清晰展示，让你轻松理解。
3、四控开关则更为复杂，如四联双控，可以理解为总开关与单独控制开关的组合。常见的接线包括两个四联双控控制四个灯泡或四联双控加单联双控的组合，以及接电扇的示例。单控开关是最基础的，零线直接接灯泡，开关控制火线。
4、三控开关则包括一个中间多控开关，如需使用双联双控，需同时按下两个开关。这里展示了三控的布线示例。四控更为复杂，如四联双控，可以理解为主开关控制四个灯，其他单控开关可独立操作。接电扇的图也一并提供。简单起见，单联单控开关的零线直接连灯泡，开关控制火线。
5、三控开关接线图 中间位置的多控开关连接起三个控制点，允许在三个位置控制同一设备。中间位置使用双联双控开关也是可行的，但需同时按下两个开关。四控开关接线图 四联双控布局较为复杂，可实现四个灯的共同控制或组合单控开关进行独立控制。常见接电扇的单控接线图展示了单控开关的连接。
6、三控灯接线：三个开关控制一盏灯。区别在于中间的多空开关，有6个点，其中四个点需要交叉连接。接线时从左到右：L1-L1-L21-L1。确保线头包裹绝缘胶带，使用三根线穿线。四控灯接线：四个开关控制一盏灯。区别在于中间有两个多空开关。
单控开关接线如何接?
单控开关后面是L 、L L2接法：L孔是公共端接火线，LL2孔接灯的控制线。如果接单控，对开关的控制方向没要求时，LL2两个孔随便接一个。
单开单控开关的接线方法如下：确定引脚：首先，要明确开关的三个引脚，一般为公共端(COM)、常开端(NO)和常闭端(NC)。公共端是电源线连接的地方，常开端是电源线断开时的连接点，常闭端是电源线闭合时的连接点。连接火线到公共端：将电源线的火线(L)连接到开关的公共端(COM)。
双联单控开关接线方法如下：首先区分零线与火线，一般情况下火线为红色，将零线直接与灯泡相连，火线则连接一个开关。接着用两t导线将两个开关串联起来，将火线用另一个开关连接至灯泡即可。
一灯一控开关如何接线?
1、一灯一控开关有两种常见的接线方式。一种是火线进开关，从电源引来的火线先接入开关的一个接线端，开关的另一个接线端用导线连接到灯具的一端，灯具的另一端再连接到零线。这种接线方式能确保在开关断开时，灯具不带电，保障使用安全。
2、这是最基础的单控电路接线方式，我们称之为“一灯一控”。在这种接法中，零线直接连接到灯座上的一个接线端，而火线则通过开关的一个接线端子接入，另一端子则连接一根导线，最终与灯座上的另一个接线端相连。为了确保电路安全和正常工作，零线和火线的连接至关重要。
3、一灯一控开关的接线方法有三种。首先，我们来介绍第一种常见的接法。将灯泡连接到零线上，然后将火线接到一个单开关控制的L2端，再将灯的控制线接到另一个单开关控制的L端，两个开关之间需要连接双线，确保L2与L2相连。
4、一灯一控开关接线方式：将L孔连接至火线，L1孔连接至灯的控制线。 零线连接：灯的零线应与电源的零线并联。 接线简便性：一灯一控的接线方法既简单又普遍，只需将电源、开关和电灯依次串联即可。 控制限制：这样接线的电灯只能被一个开关控制。
5、一灯一控开关接线图，如下图所示：L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。一灯一控，很简单，也很常见。只要将电源，开关，电灯串联在一起就可以了。这样连接的电灯只能被一个开关控制。
四开单控开关接线图解?
开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。标有L2L22的孔接2#灯的控制线(两个孔随便一个）标有L3L32的孔接3#灯的控制线(两个孔随便一个）。标有L4L42的孔接4#灯的控制线。
公牛四开单控开关的接线端子分为LLLL4的公共端，应接火线。 接线端子标有L1L12的孔用于接入灯头线，任选一个孔连接即可。 标有L2L22的孔用于接通第2号灯的控制线，任选一个孔连接即可。 标有L3L32的孔用于接通第3号灯的控制线，任选一个孔连接即可。
公牛四开单控开关接线方法如下：开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。标有L2L22的孔接2#灯的控制线(两个孔随便一个）标有L3L32的孔接3#灯的控制线(两个孔随便一个）。
四开开关，即四位开关，具备四个开关按钮。接线方法如下： 开关接线端子标有LLLL4的孔是公共端，应接入火线。接线端子标有L1L12的孔用于接入灯头线之前。 标有L2L22的孔应接入第2盏灯的控制线。 标有L3L32的孔应接入第3盏灯的控制线。
四开单控开关接线图解如下：用万能表找到它的共点，找到共点后连接电源。根据我们的需要来调整想要控制的电源路径，简单来讲就是找出一个来电的总线。根据标识把这根总线接到L1上。然后分别把LLLL4用线连接起来就可以。剩下的4根线再分别连接到L11，L21，L31，L41。
四开单控开关接线图解如下：使用万能表找到它的共点，并连接电源。根据需要调整想要控制的电源路径，简单来说就是找到一个来电的总线，将其接到L1上。然后分别将LLLL4连接起来即可。剩下的4根线分别连接到L1L2L3L41，顺序可根据个人操作习惯选择。
单控开关接线图?

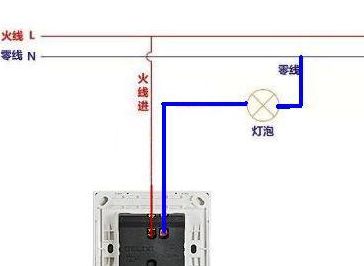

单控开关接线图很简单，其中L接线端接进线火线，N接线端接出线端火线并且接到灯泡的火线端，而零线直接接到灯泡的零线端即可。
开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。标有L2L22的孔接2#灯的控制线(两个孔随便一个）标有L3L32的孔接3#灯的控制线(两个孔随便一个）。标有L4L42的孔接4#灯的控制线。
单控开关后面是L 、L L2接法：L孔是公共端接火线，LL2孔接灯的控制线。如果接单控，对开关的控制方向没要求时，LL2两个孔随便接一个。
墙壁开关插座一开五孔单控开关的两种接线方式，以下是实物示意接线图：电源插座带开关，并且这个开关去控制灯，只需要按照国家规范去连接即可。
单联单控开关怎样接线?
1、单控开关后面是L 、L L2接法：L孔是公共端接火线，LL2孔接灯的控制线。如果接单控，对开关的控制方向没要求时，LL2两个孔随便接一个。
2、单联单控开关通常有两个接线孔。接线时，将电源线和控制灯具的线分别接入这两个孔即可。在家庭电路中，单控开关是最基本的类型，它可以让一个开关控制一个或多个电器。根据控制的电器数量，单控开关可以分为单控单联、单控双联、单控三联和单控四联等不同形式。
3、首先，将单控开关上的一个接线柱L连接到进线，即火线。接着，将另一个接线柱L1连接到通往灯或电源的回路线。由于单控开关需要在不同地点控制同一灯或电源，因此需要将开关的两个接线柱连接起来。然后，使用配好的螺丝将单控开关固定在接线底盒上。
4、单联单控开关的接线孔只有两个，把电源线与去灯头的控制线分别接入两个接线孔中即可。单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。
5、单联单控开关的接线即为：火线接开关——开关接灯——灯接零线。单控开关在家庭电路中是常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。
6、单联单控开关的接线方法相对简单，主要涉及两个接线端：一个接火线，另一个接控制线，最终控制线连接到灯具。单联单控开关是最基本的开关类型，通常用于控制一个灯具的开和关。其背后一般有两个接线端，分别标记为L和L1。在接线时，我们需要将火线连接到L端，这是电源的输入。
