楼梯声控感应灯接线图
1、以感应延时开关86型二线楼梯声控感应灯接线为例，按照如图所示方法接线就可以了。零线直接接灯上不用过开关，火线剪断，一端接在灯上，另外一端接开关。其他的开关在接线方式上与86型开关基本都是一样的。
2、接线步骤以86型二线楼梯声控感应灯为例，按照图示进行接线。 零线直接连接至灯具，无需通过开关。 火线剪断一端连接至灯具，另一端接至开关。 其他开关接线方式与86型开关基本相同。 若灯具亮起但不灭，原因是开关被短路，火线未断开。 解决方案是将火线剪断，将开关串联至电路中。
3、将零线接灯上不用过开关，火线剪断，一端接在灯上，另外一端接在开关上。别的开关在接线方式上与上图86型开关接线方式基本相同。灯一直亮但是不能暗下来的原因是，你把开关并联进电路里了，开关相当于被灯短路了。（解决： 同（1）把火线剪开，然后将开关串联到电路里面就可以了。
4、以感应延时开关86型二线声光控开关为例，按照图示方法接线即可。注意：零线直接连接至灯上，无需经过开关；火线需剪断，一端连接至灯，另一端连接至开关。其他型号的开关接线方式基本与此相似。如果遇到灯亮但不灭的问题，原因在于你可能将开关并联在电路中，导致开关被灯短路。
5、以感应延时开关86型二线声光控开关为例，按照如图所示方法接线就可以了。注意：零线直接接灯上不用过开关，火线剪断，一端接在灯上，另外一端接开关。 其他的开关在接线方式上与86型开关基本都是一样的。
霍尔传感器接线图?
1、接线图如下 霍尔面向自己（印章面），管脚向下，从左到右分别为：1脚：正极（开关霍尔4．5V到24V）、2脚：负极、3脚：输岀（信号）。
2、霍尔传感器接线图的方位描述：将霍尔传感器面向自己（即芯片面朝向观察者），管脚朝下，从左至右的接线依次为： 电源输入脚：1脚，连接正极，电压范围在5V至24V之间。 清除脚：2脚，连接负极，用于运放清除信号。 输出脚：3脚，输出霍尔传感器检测到的信号。
3、霍尔3144接线图如下 ：极限参数：（TA=25℃）；电源电压VCC：5-24V ；输出负载电流IO：25mA；工作温度范围TA ：-40～85℃ ；贮存温度范围TS： -55～150℃。
4、你好，这是JCE108-TS7霍尔电流传感器的接线图，这类穿孔式的电流传感器通常采用类似的接线方式。一般而言，传感器的接线端口包括三个部分：电源正极、电源负极以及输出信号端。在双电源±12V供电的情况下，你需要注意电源的正负极分别对应传感器上的相应端口。正确接线对于确保传感器正常工作至关重要。
5、霍尔器件是一种采用半导体材料制成的磁电转换器件。如果在输入端通入控制电流IC，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。
四线感应开关的四根线是哪几根?
人体感应开关的背面标注了L、N和L1三个接入口，分别对应火线、零线和灯。L线和N线为粗线，L1线为细线，这四条线在安装时需要正确连接。具体来说，L线连接电源的火线，N线连接零线。而L1线则需要连接灯具，确保灯具能够在感应到人体时正确亮起。
p四线声光控感应开关通常有黑、红、白、绿四种颜色的线。接线方法为：红色线连接至输入电线，黑色线连接至输入零线和输出公共线，白色线连接至输出，而绿色线无需连接。若存在两根红色线和两根白色线，则两根红色线分别连接至输入火线和零线，两根白色线连接至灯具。
四线感应开关的接线说明如下： 零线（N线）：连接到电源的零线。 火线进（L线）：接入电源的火线。 消防火线：如果存在消防系统，该线连接至消防系统的火线。 火线出（L1线）：从感应开关出来，连接到被控制设备的火线。接线图详细展示了四线感应开关的接线方式。
白色为公共端。当开关动作，即感应到物体时，需要输出低电平，白色线应与蓝色线短接；需要输出高电平，白色线应与棕色线短接。这种接法较为常见。 白色为反相输出端。黑色为常开（NO）输出时，白色为常闭（NC）输出。只需连接其中之一，另一根线悬空即可。这种接法相对较少使用。
根线的声光控感应开关有黑、红、白、绿4种颜色。一般红色线要接到输入电线中，而黑色线要接到输入零线以及输出公共线中，白色线则进行输出，绿色消防线不需要相接。如果是两种红色以及两种白色的线，那么两个红色的线要跟输入的火线以及零线相接，而两个白色的线要跟灯相接。
白色为低电平时黑色为常闭输出(NC)。两线接近开关有两种：干簧管之类直接和中间继电器线圈回路串联即可；趋近开关的话需要考虑容量和电压，也是和中间继电器线圈回路串联。四线光电开关和上面的类似，中间继电器线圈回路串联即可。当然具体还要看开关的参数。最终用中间继电器的触点去控制气缸的电磁阀。
TCL感应开关如何接线
1、TCL感应开关一般有3个接线孔，“L”是火线进线端；“→”是开关至灯的控制线出线端；“C”是远程信号控制端，通常不会使用。各个型号或品牌的接线端位置不一样，但是原理都一致，接线方式类似。
2、吸顶式感应开关的安装方式大同小异，以BR-306C为例.在天花上开个直径为60mm圆孔。L，N，LOUT，NOUT四个接线柱上分别接入火线进线，零线进线，火线出线和零线出线.接好线后，将开关扣入天花上即可；若安装环境中无吊顶，可先用镙丝将开关顶盒锁在顶上，再将开关旋入底盒中。
3、TCL即热式电热水器进水传感器一般安装在即热式电热水器的进水口。水流感应开关又称为水流感应器或者霍尔传感器外貌可以看到整体由ABS工程塑料制成，上下两端为4分螺牙，中间为一个圆柱体结构，并有三根导线接出来，红为正极、黑为负极、黄为信号输出端。其实内部还有一个五叶轮，和霍尔元件。
4、L，N，LOUT，NOUT四个接线柱上分别接入火线进线，零线进线，火线出线和零线出线.接好线后，将开关扣入天花上即可；若安装环境中无吊顶，可先用镙丝将开关顶盒锁在顶上，再将开关旋入底盒中。
5、吸顶式感应开关的安装方式大同小异，以BR-306C为例.在天花上开个直径为60mm圆孔.L，N，LOUT，NOUT四个接线柱上分别接入火线进线，零线进线，火线出线和零线出线.接好线后，将开关扣入天花上即可；若安装环境中无吊顶，可先用镙丝将开关顶盒锁在顶上，再将开关旋入底盒中。
两个感应开关控制一个灯可以吗?怎样布线?求图

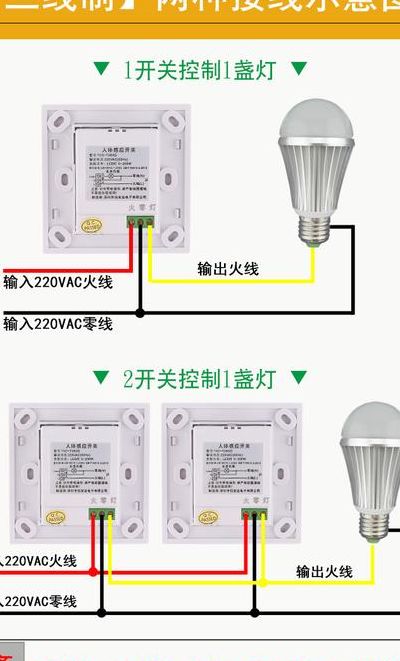

1、可以的 ，只是两个感应开关的线路不可以连接 ，只需要把两个感应开关的线路直接与灯连接就可以了 ，这样可以分别用两个感应开关来控制一个灯 ，是可以做到的 。
2、只要其中一个开关翻转，灯会从一个状态转到两一个状态。感应开关选择一刀两掷型的。

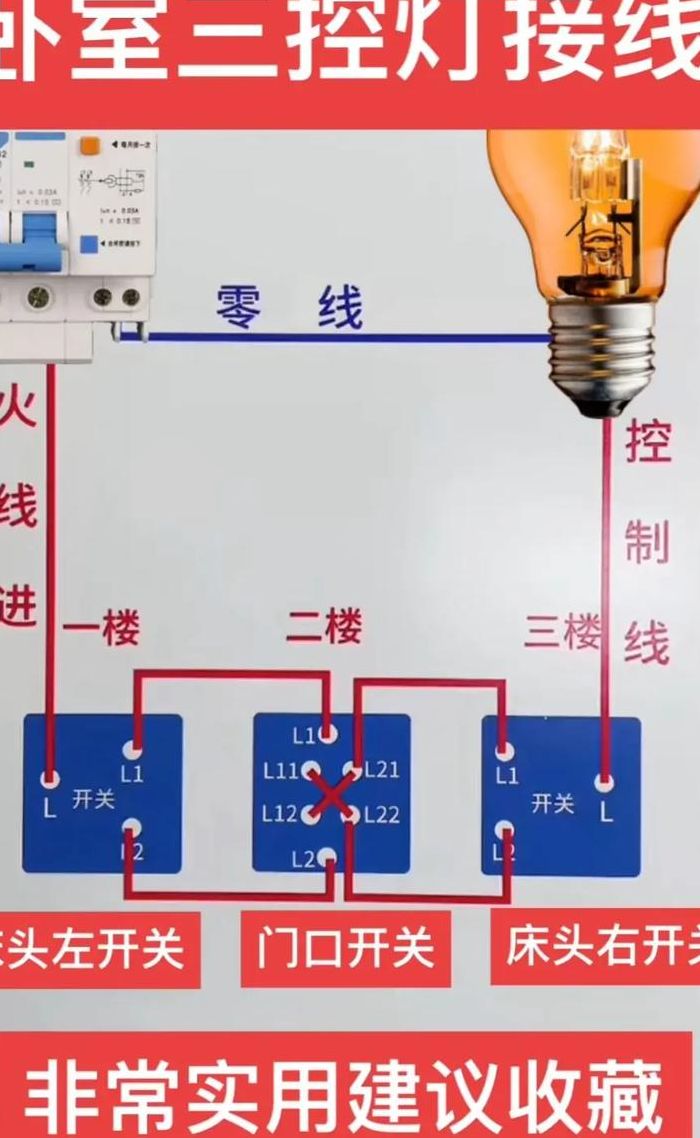

3、完全可以，只要是原来是双控开关控制一盏灯的均可以改造。双开关控制一盏灯的接线原理见下图 那么只要在盒子内把原来的接线改变一下，再加上86型的红外两线控制开关即可。
4、两个感应开关控制一盏灯，觉得可以。两个开关之间事先布线二根，觉得不把握，就布线三根线。不用图，就是两个感应开关并联就可以。这样接，只能是哪个开关打开的灯，由哪个开关关闭。是不是这样，没把握。布线三根线，将来也可以使用一灯双控的开关。
四线感应开关接线图
四线制感应开关接线图：感应开关电路图：该电路中，当金属舌片插入两半绕组之间时继电器释放，特别适合作终端开关。插入深度可精确调整到百分之几毫米。电路中测量振荡器振荡频率约200kHz。集电极振荡回路的线圈绕在一半铁氧分段铁芯上。基极反馈线圈绕在另一半铁芯上。两半铁芯相对距离约5mm。
四线感应开关的接线说明如下： 零线（N线）：连接到电源的零线。 火线进（L线）：接入电源的火线。 消防火线：如果存在消防系统，该线连接至消防系统的火线。 火线出（L1线）：从感应开关出来，连接到被控制设备的火线。接线图详细展示了四线感应开关的接线方式。
四线接近开关，作为汽车传感器的常见成员，其功能是监测物体与开关间的距离。在接线过程中，选择合适的接线策略至关重要。！-- 对于四线接近开关，其接线步骤如下：！-- 若需输出低电平，需将红色线与白色线相连；！-- 若需输出高电平，则将白色线与棕色线短接。
接线图如下，一般都是茶色和蓝色电源，白、黑、灰是内部继电器触点，通电后提供光信号，测量就确认公共端-常开-常闭。
白色为公共端，开关动作时(感应到有物体)需要输出低电平时白色与蓝色短接，需要输出高电平时白色与棕色短接。白色为反相输出端，即黑色是常开(NO)，输出的话白色为常闭输出(NC)，此时只需接其中之一，另一线悬空。
四线接近开关接法：接近开关的接线：红(棕)线接电源正端；蓝线接电源0v端，黄(黑)线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端，对于PNP型接近开关，则应接到电源0V端。接近开关是一种开关，只不过开关的通断是特定物质接近和远离的动作而决定的。
