一开五孔开关接线图解（一开五孔开关接线图解法）

一开五孔双控正确接线方法

1、一开五孔双控正确接线方法如下：开关控制插座，说明：开关接线柱标法：L、LL2或L、LL2，L、L是公共端，L1是第一触点，L2是第二触点。多个开关时，第一组开关用1表示，第二组用2表示，如LL1L12，LL2L22等，以此类推，国外品牌也有用COM表示公共端的。

2、一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。灯的零线和电源的零线并联接线的注意事项：接线的时候断电，零火线分清楚。

3、你的一开五孔是双控开关，故有三种接线方法：开关当插座的开关即开关“开”插座有电，开关“关”插座断电。火线接开关的L，L1用短连接线接插座的L，零线接N，地线接E，如下图所示。开关当设备开关即开关独立控制一设备(如电灯)，开关“开”灯亮，开关“关”灯灭。插座常通电。

墙壁开关插座一开五孔单控开关的两种接线方式，以下是实物示意接线图：电源插座带开关，并且这个开关去控制灯，只需要按照国家规范去连接即可。

带开关五孔插座的接线图解如下：单开五孔插座开关分为几种类型，包括前纳单控、双控，以及开关为一个接线端的共4个接线端口，还有开关为两个接线端的共5个接线端口，共有4种接线方法。对于一个接线端口的一开五孔插座，开关控制插座的接线方法是，开关打开后插座才能使用。

一开五孔插座有4个接线端口的，开关控制插座的接线方法开关控制插座的接线方法，开关打开后插座才可以使用，一开五孔插座有4个接线端口的说明开关和插座内部已经串联，是比较方便的。

一开五孔线路连接图如下所示：连接方法：火线进到五孔的L接线孔，从接线孔串联一根火线进到开关的L处，在把灯的控制线（就是给灯的火线）接在L1上，蓝色零线就接在五孔的N接线孔上，地线也是如此。

首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。2 然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。3 L代表火线，N代表零线，地线符号代表地线。一般家里装修电线的颜色分为三种红线（L）、蓝线（N）和黄色（地线）。

只有一根火线一根零线，接一开五孔的时候，关了灯插座还可以用。你可以参照下图接线呀！开关控制插座接法上图为开关控制插座，插座使用的时候必须先打开开关电源才行哟！开关控制灯，插座随意连接的接法上图为开关、插座分别独立使用的接线方法。

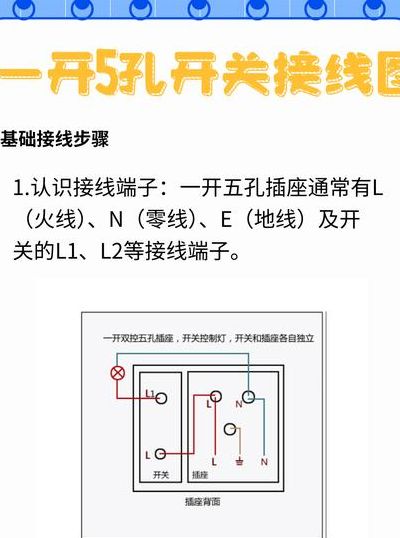

以下是一开五孔双控开关的接线图：插座背面设有五个接线柱，分别标识为L、N、PE以及LL1L12。将一开五孔双控开关1的L接线柱连接至火线，N接线柱连接至零线，PE接线柱接地线。

操作方法将一开五孔开关正面图解，如下：一般开关上都会有标号：L表示火线，N表示零线，三表示地线。但不同厂家也有可能不同。下图分别为单双控的图解。接线原则是：火进开关的将L2与插座的L用导线相连，L1进火线，零线进N，有接地就进接地PE。

一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。灯的零线和电源的零线并联接线的注意事项：接线的时候断电，零火线分清楚。

这个符号的意思是：L表示接火线，L1表示接灯线，N表示接零线，地线用于标识灯线的接线位置，具体见下图所示。

接在开关的一个接线孔内，开关的另一孔出来进入三孔的一个接线孔内，墙洞中出来的蓝线（220V零线的进线），直接接在三孔的一个接线孔内，接好地线就可以了。

请参照下图进行开关控制插座的接线操作：在接线过程中，请注意以下颜色对应：- 红色线代表火线；- 蓝色线代表零线；- 黄色线代表地线。

首先观察一开五孔开关的背面，背面有LLLLL5五根接线柱。首先将火线接入到一开五孔的L2。之后将接入L2的线路使用改锥固定住，防止短路。之后将两根黄色的零线分别接入LL4接口中。之后再将剩余的两根零线接入到LL3中。这样一开五孔开关就连接好了。

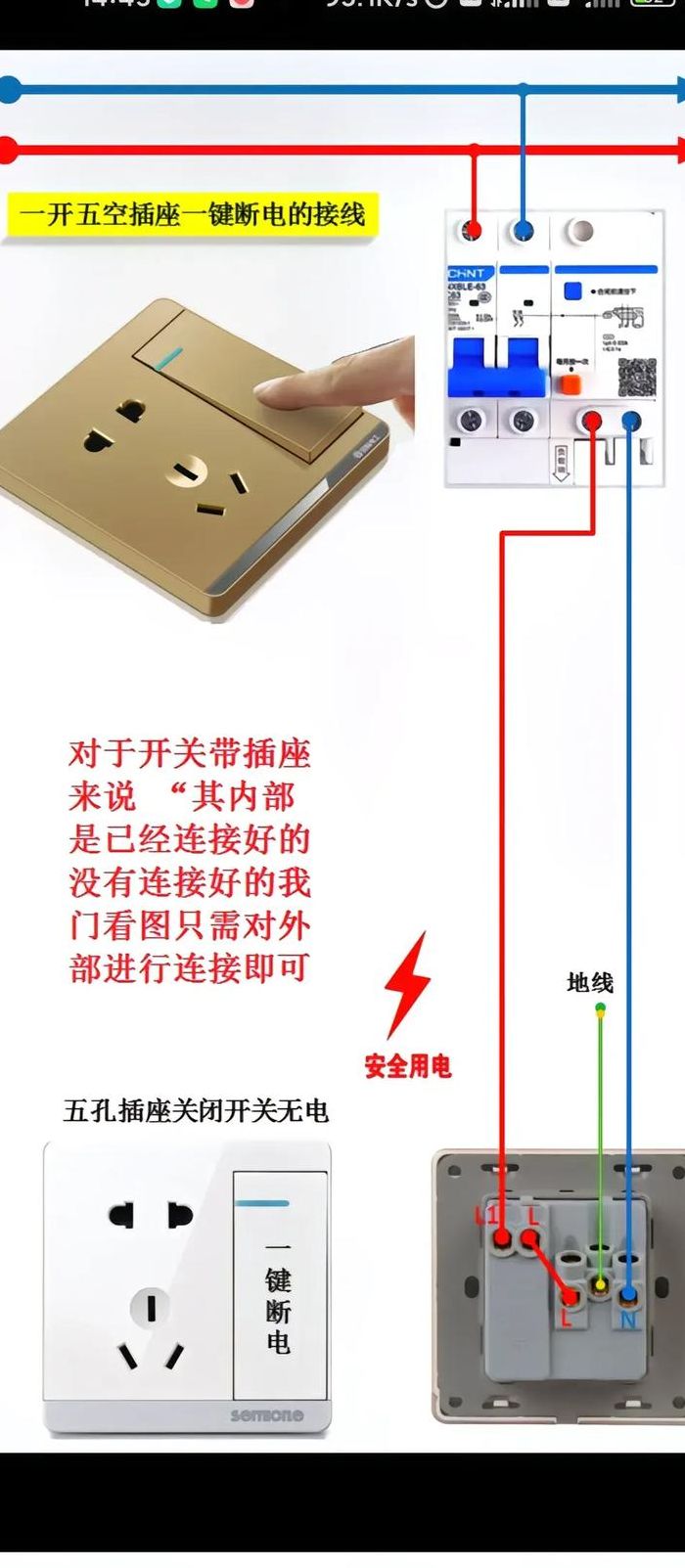

五孔插座的内部已经连好线了，我们只要对应的接入电源就行了。插座的背面有五个接线柱，分别标有 L、N、E，LL1L12。
