箍筋类型号1(5X4)是什么意思啊

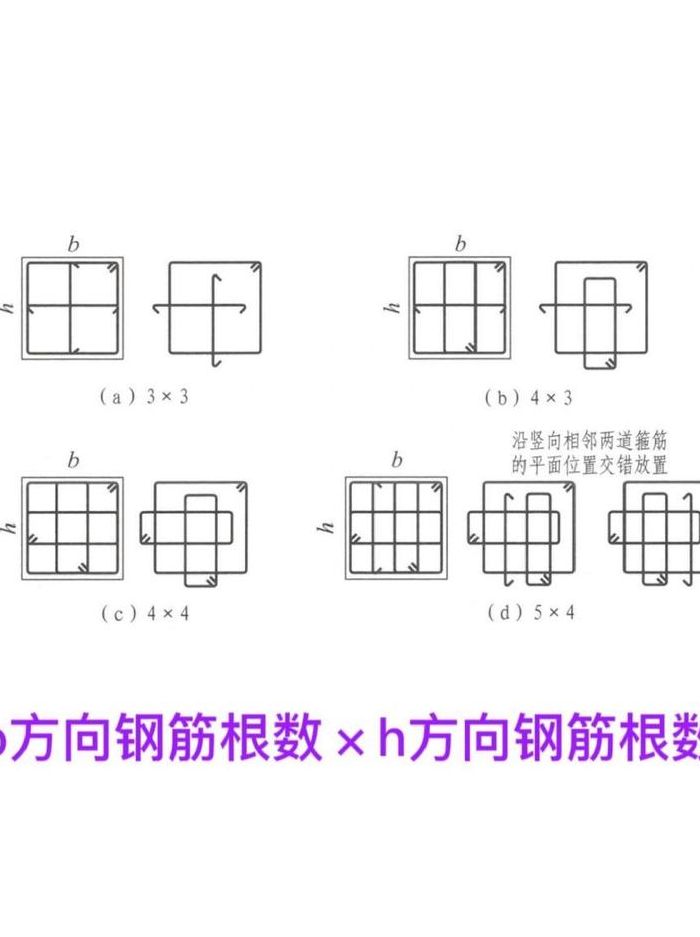

箍筋类型号1(5×4)括号中的前边的数是竖向的箍筋肢数,后边的是水平向箍筋的肢数。箍筋用来满足斜截面抗剪强度,并联结受力主筋和受压区混筋骨架。分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。
你说的“箍筋类型1(5*4)”是指箍筋的放置方式,而“表中的24根钢筋”是指的 纵筋的根数,两者是不同的。先看主筋24根,应该是4*6模式,也就是b向6根,h向4根。
是框架柱的箍筋表示形式。5×4是说hc边有5个单肢、hb边有4个单肢,的复合箍筋。
要计算柱子内箍筋的长度
具体而言,单根箍筋的长度可通过以下公式计算:单根箍筋长度=构件断面外边周长-8*保护层+4*箍筋直径+弯钩增加长度。其中,构件断面外边周长是指柱子外侧的周长;保护层厚度是混凝土表面到钢筋表面的距离;箍筋直径指的是单根箍筋的直径;弯钩增加长度则是根据设计要求增加的长度。
柱子箍筋长度计算方法分为两个步骤。首先,单根箍筋的长度计算。计算公式为:单根箍筋长度=构件断面外边周长-8*保护层 + 4*箍筋直径 + 弯钩增加长度。这里,保护层的数值需要依据设计规范进行具体选取,而箍筋直径则在设计时已确定。
柱子内箍筋长度的计算是一个关键的设计参数,其公式为:箍筋长度计算公式为:[(构件宽度-2*保护层-主筋直径D)/3+箍筋直径d+(构件高度-2*保护层)]+8d+19d。其中,D代表主筋直径,d是箍筋的直径。箍筋的主要作用是增强梁的斜截面抗剪强度,同时连接受力主筋和受压区的钢筋骨架。
柱子内箍筋长度计算公式为:内箍筋长度 = 构件周长 箍筋间距 层数 - 弯钩增加值。接下来对计算公式进行 首先,我们来解析计算公式的第一部分,即构件周长。这部分主要指的是柱子或者梁的内周长,这是基于你需要对保护结构的保护面来计算的。
钢筋计算公式大全如下:柱钢筋 柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数。柱箍筋:单根长度=(b-2c+h-2c)*2+2* max(10d,75)。梁钢筋 梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数。
矩形箍计算公式 箍筋下料长度=箍筋周长+箍筋调整值 式中 :——箍筋周长=2*(外包宽度+外包长度);——外包宽度=b-2c+2d;——外包长度=h-2c+2d;——b×h=构件横截面宽×高;c——纵向钢筋的保护层厚度;d——箍筋直径。
请问箍筋类型这些数字符号表示什么?
②.这些数字:您用红线框起来的。如:括号外的1,“1(5×4)”就是箍筋类型1。若把括号外的1改成2,“2(2×2)”就是箍筋类型2了。
表示箍筋间距。100/2000表示箍筋加密区间距是100mm,非加密区间距是200mm,符号“/″前面表示加密区间距,后面表示非加密区间距。箍筋的肢数是看梁同一剖面内高度方向箍筋的根数。箍筋一般均匀对称布置,若有箍筋肢数为单数时,应在此方向添加一个单肢箍筋。
- 梁箍筋:箍筋的表示包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数需用斜线/分隔。例:A10-100/200(4) 表示箍筋为Ⅰ级钢筋,直径φ10,加密区间距为100,非加密区间距为200,均为四肢箍。- 梁上部贯通筋或架立筋:表示方法须将架立筋写入括号内。
箍筋表示方法及含义 ⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
HPB300代表一级钢筋,HRB335为二级钢筋,HRB400和RRB400属于三级钢筋,而HRB500则是四级钢筋。箍筋的表示方法如下: Φ10@100/200(2) 表示箍筋直径为Φ10,加密区的间距为100mm,非加密区的间距为200mm,均为双肢箍。
