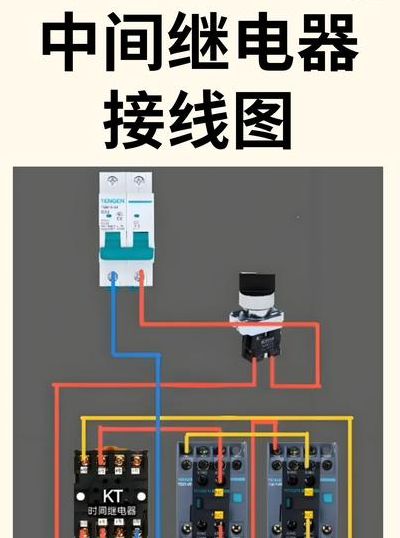

五脚继电器接线图?
五脚继电器接线图如下所示：五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
脚5脚继电器的接线图如下：工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
五脚继电器接线方法如下： 将电源线的一端接入电源，另一端接入五脚继电器的“COM”端。 将信号线的一端连接到信号来源，另一端连接到五脚继电器的“NC”或者“NO”端。 将加工装备上要实施开合动作的部件两侧分别连接在五脚继电器上的常闭（C）和常开（O）两个引脚上。

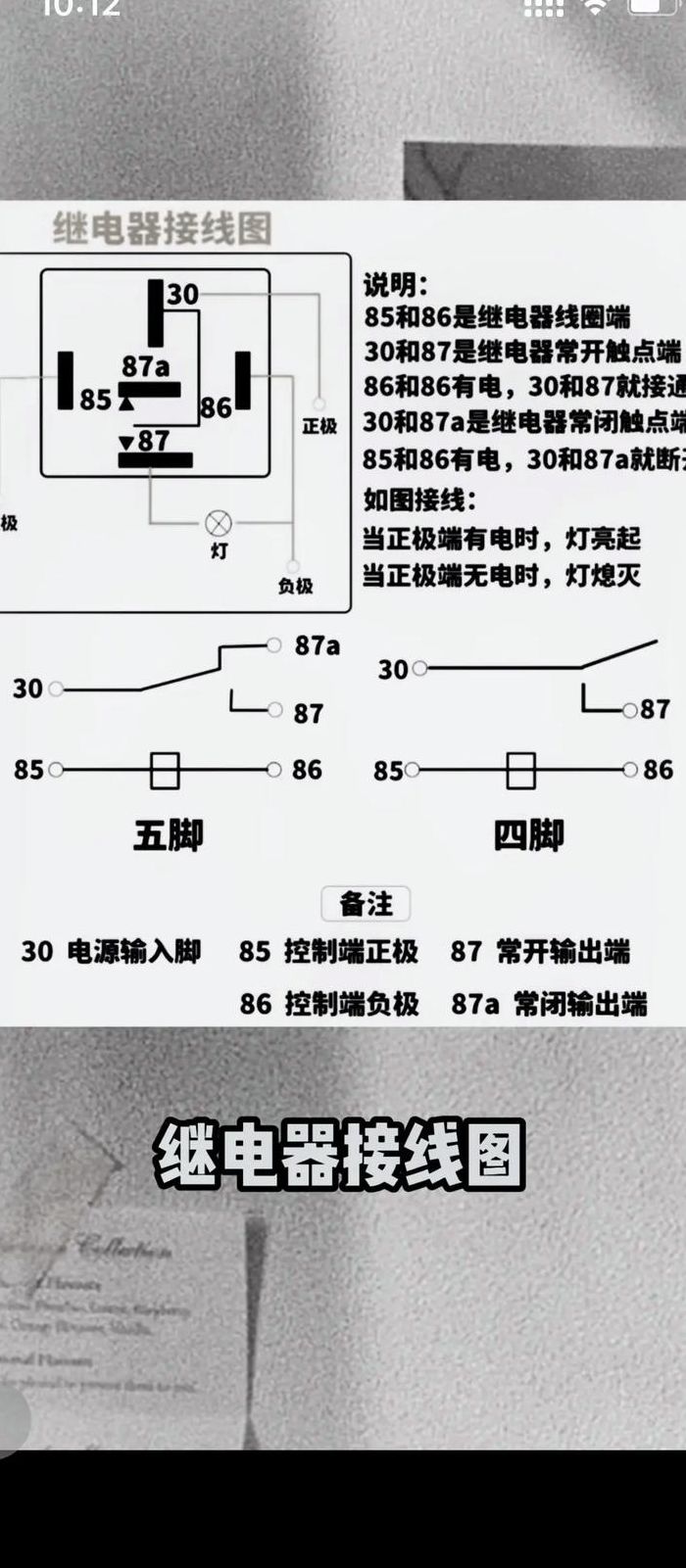

如图所示，这是继电器的5个引脚的示意图，其中：1，3引脚为线圈端子，5为常闭触点端子，4为常开触点端子，2为控制接入点。所要做的就是去控制13端上线圈电流的有无从而达到控制开关的导通与判断咯。通过信号控制一个三极管的导通就可以控制线圈电流的有无，达到目的。
如果是普通的电磁继电器，五脚分别是88887a、30。\x0d\x0a其中886为电磁线圈回路，接控制电路。\x0d\x0a887a、30为触点回路。\x0d\x0a87是常开触点87a是常闭触点，如果不是比较特殊的功能887a选一个就可以。
五脚继电器接线原理及图
五脚继电器接线图如下所示：五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
脚5脚继电器的接线图如下：工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
五脚继电器的接线原理主要包括其结构和功能。该电磁式设备共有五个引脚，其中两个专门用于线圈供电，另外三个则是触点，包含一个常开、一个常闭和一个中间触点。这种继电器主要由电磁机制和触点构成，区分于直流和交流两种工作模式。
如图所示，这是继电器的5个引脚的示意图，其中：1，3引脚为线圈端子，5为常闭触点端子，4为常开触点端子，2为控制接入点。所要做的就是去控制13端上线圈电流的有无从而达到控制开关的导通与判断咯。通过信号控制一个三极管的导通就可以控制线圈电流的有无，达到目的。
由开关控制。30是主线继电器的主接触点，电源脚(常火)与87a是常闭合的。打开开关，线圈产生磁场吸下触点，30就离开87a，与87闭合。87A是常闭，就是 85 86之间没电流时与30接通，如果886断开，30与87断开同时与87a相通。汽车五脚继电器有多种接法，以实现不同的控制。
四脚和五脚继电器接线图有什么区别?
1、脚5脚继电器的接线图如下：工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
2、个引脚：线圈不通电中间的共用点和右下脚通，线圈通电共用点和右上脚通，4个引脚：线圈不通电是断开，线圈通电中间的共用点和右上通。5个引脚的如果右下脚不接线，功能就和4个引脚一样。继电器是一种电控制器件。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
3、如果是T7T78这一类电磁继电器，4脚就是常开或常闭，要看脚位的，5脚就是转换。图片中这款就是4脚常开的，在没通电的情况下，触点是分开的，通电之后，触点闭合，接通电路；4脚常闭的继电器正好跟常开的相反，没接通电路的时候是闭合的，通电后，断开。
4、总的来说，四脚继电器和五脚继电器的主要区别在于触点数量和功能复杂性。四脚继电器适用于简单电路控制，而五脚继电器则适用于需要更高控制灵活性的场合。选择哪种类型的继电器取决于具体的应用需求和电路设计。
5、四脚继电器与五脚继电器区别四脚、五脚继电器原理都一样的，不一样的是五脚的继电器上有常闭与常开触点，而四脚继电器上只有常闭或者常开其中一个触点。继电器的原理是通过小电流来控制其中的线圈，线圈一通电就会产生磁场，磁场会把活动触点吸下来（接通／断开），否则活动触点在回位弹簧的作用下回位。
松乐继电器5脚怎么接
，3引脚为线圈端子，5为常闭触点端子，4为常开触点端子，2为控制接入点。所要做的就是去控制13端上线圈电流的有无从而达到控制开关的导通与判断咯。通过信号控制一个三极管的导通就可以控制线圈电流的有无，达到目的。
五脚继电器！--的接线图如下所示：这种继电器拥有五个引脚，其中两个！--是线圈引出脚，另外三个则是触点，包括一个常开触点、一个常闭触点和一个中间触点。五脚继电器分为直流和交流两种类型。当在线圈！--两端施加适当电压时，电磁力会驱动衔铁，使其克服弹簧力吸附到铁芯上。
用来接12V控制电压；7用来接24V控制电压；其中的7当成直流电的负极，使用时接到零线，2接220V的火线。继电器本质上是一种可以控制通断的开关，用弱电控制强电的通断，常用于自动化控制电路，在电路中起着自动调节、安全保护、转换电路等作用。可以检测到电力系统中的故障并断开电路。
具体来说，当使用89C52控制松乐5V继电器时，首先需要将89C52的输出引脚与继电器的控制端连接，确保继电器能够根据89C52的指令进行开关动作。此外，还需要注意继电器的工作电压和电流参数，确保其与单片机输出引脚的电平和电流承受能力相匹配，以避免损坏单片机或继电器。
如果电路设计成高电平激活继电器，那么上电后继电器会立即动作。为了确保上电时继电器不动作，电路应设计为低电平激活继电器。在使用松乐5V继电器时，采用上述方法可以有效控制继电器的动作。通过合理选择三极管类型和正确的连接方式，可以确保继电器在需要时准确地响应单片机的指令。
解决办法，如果是5V的继电器，可以直接换PNP的三极管，集电极接地，射极接继电器接5V，基极串电阻接51输出管脚。CPU输出低电平的时候继电器动作。注意，继电器线圈两边要接续流二极管。上拉电阻可以不接。如果设计成高电平动作，那么上电后继电器肯定会动作，只有设计成低电平动作才能保证上电无动作。
五脚的继电器怎么接线?
五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
脚连接继电器的线圈，由开关控制。30是主线继电器的主接触点，电源脚(常火)与87a是常闭合的。打开开关，线圈产生磁场吸下触点，30就离开87a，与87闭合。87A是常闭，就是 85 86之间没电流时与30接通，如果886断开，30与87断开同时与87a相通。
五个脚的继电器通常包括两个线圈引脚和三个触点引脚。接线时，需要根据继电器的具体型号和规格，以及所需控制的电路来确定具体的接线方式。首先，要明确五个脚的功能。一般来说，五个脚中会有两个是用于线圈的，这两个脚需要接入控制电压，以控制继电器的开闭。
五脚继电器接线方法如下： 将电源线的一端接入电源，另一端接入五脚继电器的“COM”端。 将信号线的一端连接到信号来源，另一端连接到五脚继电器的“NC”或者“NO”端。 将加工装备上要实施开合动作的部件两侧分别连接在五脚继电器上的常闭（C）和常开（O）两个引脚上。
五脚继电器的接线方法取决于其具体的应用场景和电路需求。五脚继电器通常包含两个线圈端子和三个触点端子。其中，两个线圈端子用于连接控制电压，以控制继电器的开关状态；三个触点端子则包括一个公共触点和两个转换触点，一个是常开触点，另一个是常闭触点。
这样，当线圈未通电时，电路闭合，一旦线圈通电，电路断开。相反，如果你希望在继电器线圈通电时闭合电路，可以将电源的正极连接到5脚（常闭脚），负极连接到2脚（公共脚）。这样，当线圈未通电时，电路断开，一旦线圈通电，电路闭合。
