大家好,单相电机,两个电容怎么接
单相电动机双电容的接线方法是：运行电容线和起动电容线并联接于副绕组的一端。起动电容余下的线头连接离心开关线头。开关余下的连接线和运行电容余下的连接线，并联接后和主绕组并接与连接电源线。
单相电机双电容电源接在公共端和运行端时，电机正转。电源接在公共端和启动端时反转。接线非常重要，不是简单的把零火线对换就可以的。
单相电动机采用的是一根火线和一根零线组成的电源来工作的。所以先接电源线。虽然是一根红色线和蓝色线，但是没有位置之分，即图片的两根线可以互换。没有零线和火线之分。
副绕组也就是启动绕组，刚开始时启动绕组和启动电容串联，电机启动完成以后，离心开关会断开启动电容，最后只有运行电容工作。
单相双值电容异步电动机怎么接线?
1、单相双值电容异步电机接线步骤如下：机壳上公有6个接线柱，分别为：主绕组的两个脚、副绕组的两个脚、离心开关的两个脚。主绕组接220V；副绕组串联运行电容后与主绕组并联；启动电容串联离心开关后与运行电容并联。
2、单相双值电容异步电动机的接线方式如下：首先，找到电机的两个电容，一个是运转电容，一个是启动电容。运转电容的一端和启动电容的一端连接起来，另一端连接到火线上。运转电容的另一端和固定电容并联接到任意一端。
3、单相双值电容异步电动机反转接线方法如下：倒顺开关 此种开关可以同时实现正转和反转，只需将电源通过开关分别接入U1，V1，W1，U2，V2，W2端即可。
4、主绕组接220V；副绕组串联运行电容后与主绕组并联；启动电容串联离心开关后与运行电容并联。调换主绕组的两根引线即可改变转向（也可调副绕组的引线）。主绕组阻值1Ω；副绕组2Ω；离心开关0Ω。
双电容单相电机倒顺开关怎样接线
首先要弄懂正反转原理，知道了原理后，用什么型号的倒顺开关都是可以的。如上图所示，正转时，UZ2连接零线，UV1连接相线。

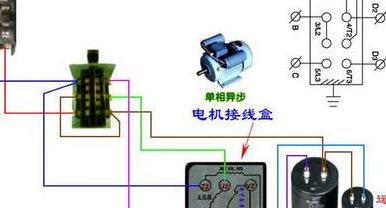

单相双值电容电机接倒顺开关，可参照如下接线图接线：电动机是一种旋转式电动机器，它将电能转变为机械能，它主要包括一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子。
知道了原理用什么型号的倒顺开关都是可以的。如上图所示，正转时U2Z2相连接零线，U1V1相连接火线。U2Z2相连其实是两个绕组的尾端接在一起，U1V1相连其实是运行绕组的首端接了运行电容的一极。
开关输出接倒顺开关输入，倒顺开关输出接电动机。通过倒换电机的主付绕组实现单相电动机的正反转。YL系列单相异步电动机只有一个绕组，转子是鼠笼式的。
通过中间接点的换向接点来实现相位调节。以三相电动机的反向开关为例：设置进线A.B.C三相和出线A-B-C，因为ABC三相相隔120度，并连接成一个圆圈。将此圆上的ABC设置为顺时针。连接到电机后，电机顺时针旋转。
首先必须找准倒顺开关中有一组接点，不管你把道顺开关摆向哪个方向，输入和输出总是通的（这一组接点不一定是U1组，也可能是U2或U3）。
单相电动机双电容的接线方法
单相电动机双电容的接线方法是：运行电容线和起动电容线并联接于副绕组的一端。起动电容余下的线头连接离心开关线头。开关余下的连接线和运行电容余下的连接线，并联接后和主绕组并接与连接电源线。
单相电动机双电容的接线方法就是把运行电容串接的到副绕组，再把串联后的启动电容和离心开关并接在运行电容两端即可。单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理单相电动机。
以双电容单相电动机为例进行接线。一般接线盒就有6个接线螺丝。在z1和v1之间接几十微法的电容，就是电动机的运转电容。再u2和v2之间接几百微法的电容，就是电动机的启动电容。
这是单相双值电容异步电机,怎么接线啊,形象点,谢谢?急用
1、接通单相交流220V电源，就可以了 接通电源开始试机，如果转向不对的话，就把两个铜连接片拆下来，再用这两个连接片分别把3相连，4相连，再把2接通单相交流220V电源即可改变电动机的转向了。
2、单相双值电容异步电机接线步骤如下：机壳上公有6个接线柱，分别为：主绕组的两个脚、副绕组的两个脚、离心开关的两个脚。主绕组接220V；副绕组串联运行电容后与主绕组并联；启动电容串联离心开关后与运行电容并联。
3、单相双值电容异步电动机的接线方式如下：首先，找到电机的两个电容，一个是运转电容，一个是启动电容。运转电容的一端和启动电容的一端连接起来，另一端连接到火线上。运转电容的另一端和固定电容并联接到任意一端。
4、单相双值电容异步电动机反转接线方法如下：倒顺开关 此种开关可以同时实现正转和反转，只需将电源通过开关分别接入U1，V1，W1，U2，V2，W2端即可。
单相双电容电机接线方法
1、单相电动机双电容的接线方法是：运行电容线和起动电容线并联接于副绕组的一端。起动电容余下的线头连接离心开关线头。开关余下的连接线和运行电容余下的连接线，并联接后和主绕组并接与连接电源线。
2、单相电动机双电容的接线方法就是把运行电容串接的到副绕组，再把串联后的启动电容和离心开关并接在运行电容两端即可。单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理单相电动机。
3、以双电容单相电动机为例进行接线。一般接线盒就有6个接线螺丝。在z1和v1之间接几十微法的电容，就是电动机的运转电容。再u2和v2之间接几百微法的电容，就是电动机的启动电容。
4、单相双电容电机出五根线接线方式如下：两电容其中一根是离心开关，离心开关串接在副线圈里，当电机转起来后，离心开关根据转速自动接通或断开。另一根线是电机的主线，接在主线圈里，通过开关接在电源上。
5、正反转接线是一种常见的电机控制方法，用于控制电机的正反转。对于双电容单相电动机，其正反转控制接线可以采用以下步骤进行：找到电机的两个绕组：主绕组和副绕组。
6、也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。
