浴霸接线图解是怎样的?
1、浴霸下开关有五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。四位开关火线分别和四个开关小模块并联起来，然后是两路取暖、照明、排气的控制线，分别接入对应的接线孔。
2、如图所示：接法1，把总线改成4平方最好，或者保险起见总线和风暖浴霸改成4平方，灯泡的5就够。一根2芯的电源线（颜色 ：蓝， 红） 一根5芯的接开关线颜色（白、蓝、棕、黑、黄），开关接线为 ：白线接开关照明。
3、大的是启动端，小的是运行端。接线是公共端接零线，启动端和运行端之间串电容，运行端接火线。用数字和单位符号直接标出。如1表示1微法，有些电容用“R”表示小数点，如R56表示0.56微法。
4、根据浴霸接线图接线接线。内部线路是出厂接好的，我们需要接外部端子拧松，接线。六芯线对应火线、照明、换风、吹风、暖暖2；端子两端接好零线和地线。装好保护壳。

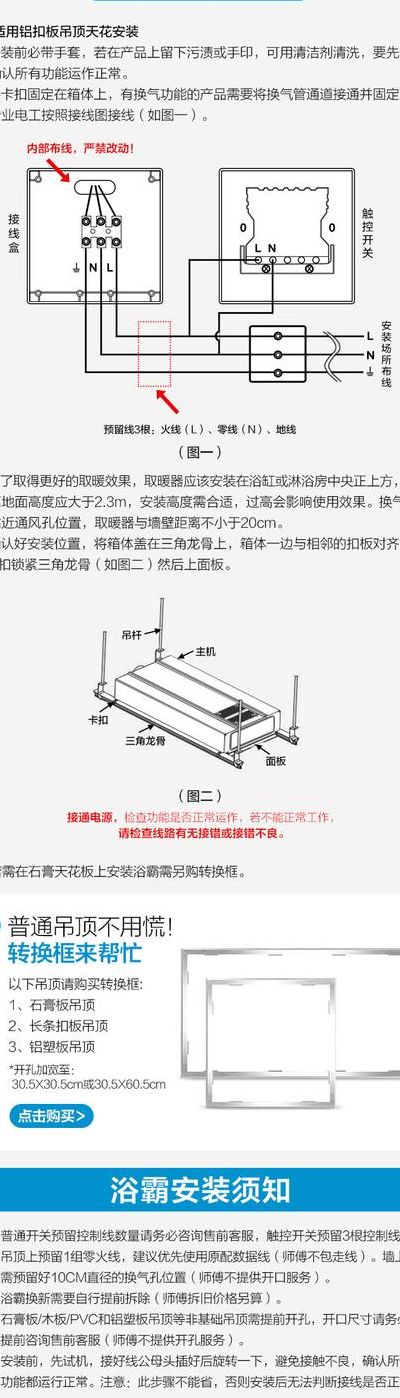

浴霸五开关六线接线图
1、我们先来看一下三控开关的接线方法，不难看出，只要增加中间双刀双掷开关的数量，就可以实现多地点控制一盏灯（理论上可以是无限数量），四控、五控、六控……，想增加多少都可以。
2、红线的一头接在主机的零线端口上（如上图）、红线的另一头接在之前预留线的零线上、另外黄色线、黑色线、白色线、蓝色线不分色接在预留线的另外四根线上。在从开关处重新调试灯开关的位置（通电的情况下）。
3、不管怎么接线，开关一共六根线，五根火线，一根零线，开关面板后面的线都是接火线的，零线直接和浴霸的零线接通，开关上面切记不可以接零线，也就是说开关只控制火线，零线不用控制。
4、接线图如下：其中，一根是公共的零线，其余5根是火线经过开关的控制线，分别控制取暖灯取暖灯排风机、照明灯、其他(比如暖风、变速等，依产品而不同)。
浴霸接线教程
参照浴霸上的线序图，对蓝线、黄绿线、红线、黑线、白线和紫线进行正确连接。一般而言，蓝线接零线，黄绿线接地线，红线接火线，黑线接照明线，白线接中性线，紫线接智能控制线。
接入零线：零线需要接入浴霸开关内。 接入火线：火线直接接到浴霸的火线接线端口上。 接入照明线：照明线要接入浴霸开关的照明线接线端口。 接入排气线：排气线要接入浴霸的排气线接线端口。
浴霸5根线接线方法：火线接总开关，零线接外壳，地线接外壳，照明线接照明灯，排气线接排风扇。注意安全，建议找专业电工操作。
三个线路，管照明的那个，另一接柱接照明灯头的中心接柱；二个管取暖的开关，每个的另一接柱接二个取暖灯头的中心接柱。

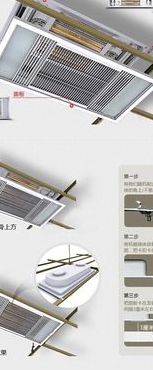

首先，确认浴霸的电源线是否符合当地的电压和电流要求。然后，将浴霸的安装板固定在墙上，注意安装板的位置应该与浴霸的尺寸相匹配。
