这个液压阀型号是什么意思
1、我再从图形符号的角度回答液压阀型号的意义。主要作用是,表明是什么类型的阀门,进而知道其用途,这对于看懂液压系统图是非常有作用的。
2、液压阀2D12A是一种阀门型号,其含义为: 液压阀:指该阀门是用于控制液体介质流动的液压系统中的一种元件。
3、通常阀体标牌上的型号都是有数字和字母组成,那些字母代表着次阀的参数,压力等级,和电压。
液压阀的型号分类
1、液压阀可以分为以下几类:按控制方法分类:手动,电控,液控。

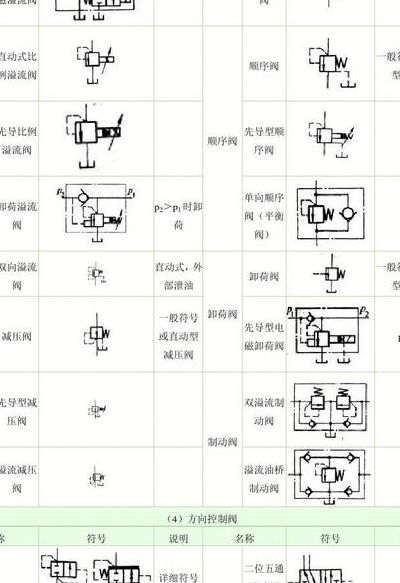

2、液压阀的种类和符号如下所示:换向阀的分类 按结构分类:转阀式、滑阀式。按阀芯工作位置数分类:二位、三位和多位等。按进出口通道数分类:二通、三通、四通和五通等。
3、按结构形式划分:滑阀:滑阀为间隙密封,阀芯和阀口存在一定的密封长度,因此滑阀运动存在一个死区。锥阀:锥阀阀芯半锥角一般为12°-20°,阀口关闭时为线密封,密封性能好且动作灵敏。球阀:性能与锥阀相同。
液压水位控制阀如何安装?选液压阀型号哪种好
1、液压水位控制阀安装形式:将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。注意事项:(1)进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。
2、选定液压水位阀控制阀的型号后,应根据产品特性合理安装。安装时的注意事项:选择与液压阀型号规格压力相匹配的连接法兰;进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。
3、液压水位控制阀安装形式:将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。注意事项:(1)进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。
4、浮球式液压水位控制阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。
液压换向阀元件型号4WE10C33/CG24N9K4各个数字和字母代表什么意思_百度...
只需要看4WE10D33/OFCG24N9K4即可,这个是阀的型号,其它都是生产系列号,用户用不到。4--- 四通阀,有PTAB四个油口。
通常阀体标牌上的型号都是有数字和字母组成,那些字母代表着次阀的参数,压力等级,和电压,通经,但每个系列的阀他们都有自己的型号,比如电磁换向阀力士乐系类的型号就是4WE而油烟台湾型的则是DSG。
:有4个外接油口,4通 WE:带湿式交流电磁铁的液压换向阀 10:油口通径10mm G:阀芯中位机能 M型(阀芯中位时液压泵卸荷,即P T口通,A B口锁闭)31:安装尺寸固定。
分别表示:4:4个工作油口(4通)WE10:WE10型电磁换向阀【10:通径10(规格)】E:阀芯机能为E机能。三位四通,中间封闭【中位机能油口全部关闭(P&T&A&B)】,过渡机能亦是油口全部关闭(P&T&A&B)。

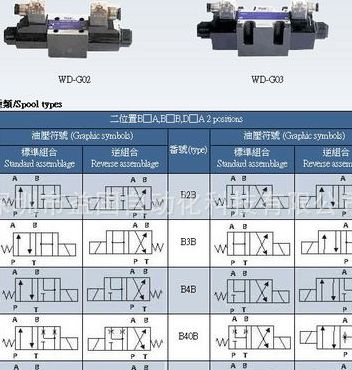

:表示液压阀是4个工作油口,WE:表示WE系列的阀,6:表示通径为6mm的阀,D代表2位阀其中一位为P-A、B-T,另外一位为P-B,A-T。
如何知道液压电磁阀的型号
只需要看4WE10D33/OFCG24N9K4即可,这个是阀的型号,其它都是生产系列号,用户用不到。4--- 四通阀,有PTAB四个油口。
首先,一个电磁阀型号分通常都是分4段的,第一段通常用DCF开头,即电磁阀拼音的首字母。这个通常区分生产厂家的编号。其次,第二段代表电磁阀的样式。
看部位。Y型液压换向阀:是安装在综合防治水管道上,作为自动防止介质逆流的安全装置。
WE:带湿式交流电磁铁的液压换向阀 10:油口通径10mm G:阀芯中位机能 M型(阀芯中位时液压泵卸荷,即P T口通,A B口锁闭)31:安装尺寸固定。
油研液压阀型号不同代表产品类别不同。34BYML20HT,其中34表示的是3位4通,B为交流型,Y为液动,M是滑阀机能,L表示螺纹连接形式,20为公称直径,H为公称压力,H表示为高压35MPA,T表示弹簧对中型代号。
液压电磁阀4WE10G31/CW220RNZ5L型号说明(各个字母的意思)
:有4个外油口,4路WE:带湿式交流电磁铁的液压换向阀10:油口尺寸10mmG:阀芯空档功能M型(液压泵在阀芯空档时卸载,即P T口打开,A B口锁定)31:安装尺寸固定。
按照力士乐的样本 4-四个油口 WE-湿式交流直流电磁铁滑阀式换向阀 10-10通经 E-机能代号 O型机能 31-安装符号 B-不明 C-湿式电磁铁可拆卸线圈 w220-交流电压220v 其他的不明白了。。
具体代表的是:3--3通,WE --名称:湿式电磁换向阀,10--通径,B--滑阀机能,20--20系列,A--电磁铁类别:标准湿式电磁铁,G24--直流电压24伏,N--带手动应急按钮,z5L、--带指示灯大方型插头。
只需要看4WE10D33/OFCG24N9K4即可,这个是阀的型号,其它都是生产系列号,用户用不到。4--- 四通阀,有PTAB四个油口。
:表示液压阀是4个工作油口,WE:表示WE系列的阀,6:表示通径为6mm的阀,D代表2位阀其中一位为P-A、B-T,另外一位为P-B,A-T。
油口有固定方位和含义,p——进油口(左下), T——回油口(右下) ,A.B——与执行元件连接的工作油口(左、右上)。通——┴ 、┬ 箭头首尾和堵截符号与一个方格有几个交点即为几通。
