接地线规格大小?

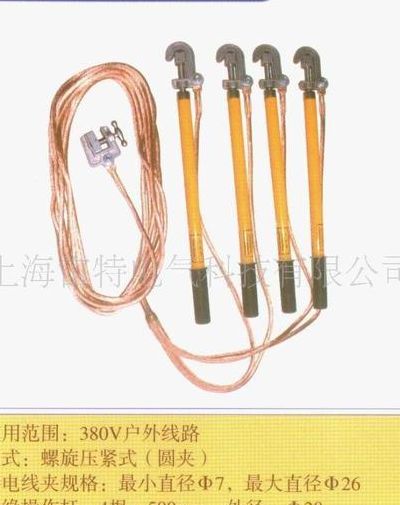

1、接地线的规格总共有六种,不同电压需要的操作棒的长度不同。具体有380V的电压需要的长度为0.5米的绝缘操作棒来接地线。10kV的电压需要长度为0米绝缘操作棒来接地线。35kV的电压需要长度为5米的绝缘操作棒来接地线。
2、一般情况下,地线一般使用16平方毫米,25平方毫米,35平方毫米等规格的线缆,它们都具有较好的电导率,并且可以承载一定的电流负载。
3、接地线线径国家标准地线的线径通常不小于5倍相线的线径,另外接地的电值是不可以超过4欧姆的。正常情况下,实际设备的保护接地线的大小要大于等于表中额定电流对应的截面积才行。
4、接地线的线径选择主要根据设备的工作电流大小决定。接地线的方法和标准首先,需要将导线埋入地表以下1米左右,且在最下方接一不小于10*10CM的金属板。同时我们需要结合实际情况来定。
变压器接地线规格、标准介绍
应不小于直径12mm,镀锌扁钢应不小于40mm*4mm。5)接地引下线与接地体可靠电气连接。
配电变压器低压侧中性点的接地支线,硬是用裸铜绞线截面积不小于35mm2。
法律分析:按照国家标准,接地线截面不小于40×4的镀锌扁铁; 变压器的工作接地电阻值不大于1欧姆。 架空线的接地主要是防雷,台区和线路有所区别。 台区接地和变压器一致;线路接地电阻值不大于10欧姆。
两管之间相距5m以上,垂直埋深不得小于0。75m;如接地极周围比较干燥,应用砂子、木炭和食盐混合物或长效降阻剂填满;砂子和食盐的比例,按体积比约6:1。
临时用电配电箱接地线规格是多少啊?
1、功率不大的话,用6mm的铜芯绝缘线就可以了,但要注意接地极的接地电阻不大于10Ω。
2、要求:在三相五线制施工临时用电配电系统中,接地线一般选用和工作零线截面一样。即相线截面积的一半,对于相线截面小于等于16平方毫米的零线和接地线截面同相线,但接地线不得小于5平方。
3、是根据配电箱内主开关的电流大小来选择接地线线径的,如主开关电流为10A,可选接地线线径为5平方;主开关电流16A、25A,接地线线径为4平方等等。
4、是5平方,根据临时电箱容量的大小决定接地线线径的大小,如630A箱体不能小于16平方铜芯线,而箱体和门(箱盖)则选择100A的铜编织软袋。
5、条要求,当相导体截面积小于等于16平方毫米时,保护导体的截面积与相导体相等;当相导体截面积在16~35平方毫米时,保护导体的截面积为16平方毫米。此条无论对固定式还是移动式(包括临时)配电箱都适用。
6、可以参考GB 4943-2001《信息技术设备的安全》中的规定进行选择。一般来说,实际设备的保护接地线线径选取应大于等于表中额定电流对应的截面积。
