电流互感器与三相四线电表接线图,实实物图怎么接?
1、为电流进线，依次接互感器A、B、C相电互感器的S1。9为电流出线，依次接互感器A、B、C相电互感器的S2。8为电压接线，依次接A、B、C相电。10端子接零线 。
2、三相四线电能表带电流互感器的接线如下图：这样接线，电度表是测量某一倍率下，互感器的电流，测量互感器对应使用的电能，再根据电度表显示的数字，乘以倍率，得出实际使用的电能。

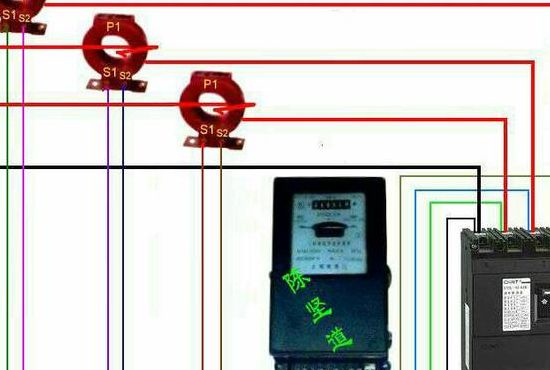

3、这个是三只电流互感器配一块三相四线电度表的接线图。 注意：每根主线上接的线是接电表的2 5 8电压线端。S1接1 4 7电流进线端，S2接3 6 9电流出线端。主电源线必须从P1进P2出。
4、三相四线电表接线图/接线方法 翻过接线端子盖，就可以看到三相四线电表接线图。
5、三相四线电表接线图如下：A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出。B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出。
6、电流互感器与三相四线电度表的正确接线为：电源线从互感器P1面穿过，二次线KK2端分别接电度表的3端，借本相电源线接2端，其它相以此类推。
三个单相电子式电能表外接电流互感器的接线图。
三个单相电子式电能表外接电流互感器的接线图如下：采用三个电流互感器及三个电度表，适用三相四线制测功。有功功率与无功功率连接方式相同，内部测量运算方法不同。三个电流互感器分别测量三相相电流，三相四线制Y/y接法。
互感器是5：150的表走1度是30度电。三个单相电表加互感器接法如下图：单相电能表，应用于有功电度量计量：高测量精度（0级） ，计量准确 模块化小体积（18mm） ，可以轻松安装在各类终端配电箱内。
个单项电表。3个互感器接线图如下：接线图 直接式的接线比较简单，编号从1到10，只看到底部的7个接线柱，其实还有8三个接线柱，只不过这三个接线柱和147用连接片短接了，所以不需要再接线。
，由于三只单项电度表接线是经过电流互感器接入式，而且表中的端子连片没有被拆开，所以电流互感器二次侧的“K2”或“—”端严禁接地。2，三只单项电度表的电压线圈末端必须串接在一起并接零线。二，上图为图二。
如图所示，千万要注意电流流向，电流从互感器P1面注入，P2面流出。接线端子，则从S1接电流表的进线端，再由电流表电流出线端连接到S2上。
三相四线电能表带电流互感器怎么接?画个图标示一下。
1、这样接线，电度表是测量某一倍率下，互感器的电流，测量互感器对应使用的电能，再根据电度表显示的数字，乘以倍率，得出实际使用的电能。
2、翻过接线端子盖，就可以看到三相四线电表接线图。其中7接电流互感器二次侧S1端，即电流进线端； 9接电流互感器二次侧S2端，即电流出线端； 8分别接三相电源； 11是接零端。
3、三相带脱扣器的断路器直接接在三相四线制的电源侧。

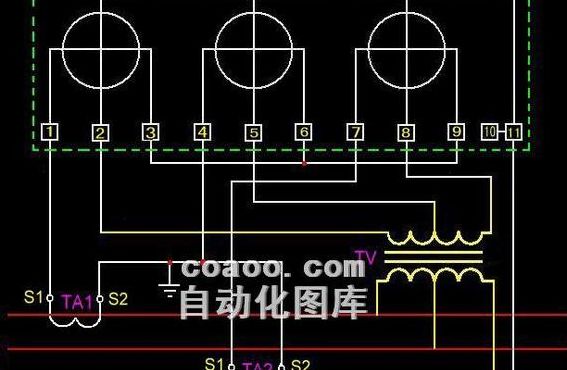

4、三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图：3个互感器S1接分别电表7。S2接电表9并接地。电表的8接电源三相A.B.C上端，电表10号端接零线。
5、三相四线电表接线图如下：A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出。B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出。
