视得安HY-750B接线图
最上边的是开锁。1-2接线柱不用接。其他的按屋里分机上的线接下来的，你说的不开锁，我估计是不是分机上有两个按钮把，是不是里边的开锁按键坏了，哪表测量一下，两个可以捣换一下试试。
网线接口方式安装，需要压水晶头，橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。对应颜色和编号就行。一般设备最简单的需要。
是电源。是公用地。是通话。是控制。是对讲。深圳市视得安科技实业股份有限公司创始于1993年，是一家集智能楼宇对讲系统、电视监控器材、家用安防电器产品研发、生产、销售为一体的股份制高新技术企业。

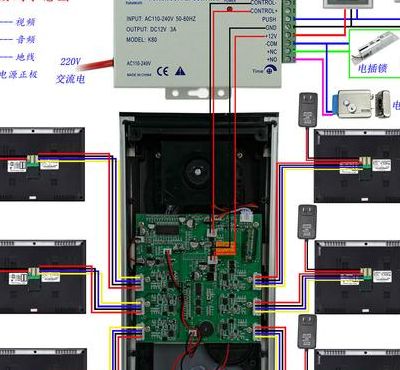

五线对讲分机接线图
根据偶刚刚研究完成的五线制对讲机接线，提供给楼主参考下哈。
黑（RXD）数据接收、绿（GND）地线、蓝 （ALM）联网信号，分别对讲分机的排线是 黑、红、黄、绿、白 （+12\ RXD\TXD\GND\ALM ） 如果分机连接的排线不是 黑、红、黄、绿、白 请按照分机的接线柱来接。
病房呼叫对讲系统，是由呼叫主机、病床呼叫分机、防水开关等组成，分机与分机之间采用手拉手方式连接（3芯线），最后联至主机。每条总线最大连接分机数量取决于呼叫主机。
电梯五方对讲系统的电梯五方对讲系统接线图：其单一系统最多可以控制72部电梯进行对讲通话，无需布线，减少了日常使用的维护成本，通话全双工，通话不需要费用，一次性投入终身享用，为管理中心提供了一个全面对讲呼叫的解决方案。

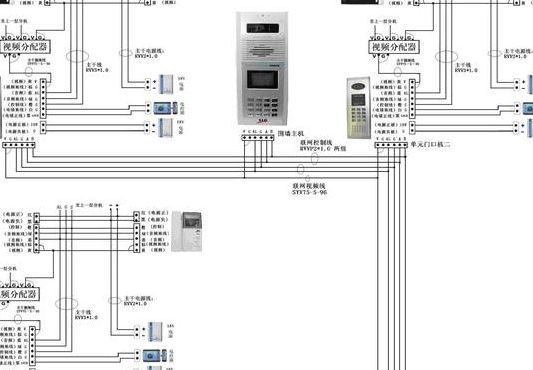

松佳楼宇对讲系统接线图
门禁电话接线图如图：电话门禁系统主要由主机、分机、UPS电源、电控锁和闭门器等组成。根据类型可分为直按式、数码式、数码式户户通、直按式可视对讲、数码式可视对讲、数码式户户通可视对讲等。
该类楼宇对讲系统的连接系统，除了送话线、受话线、开锁线、地线四根共用线外，每个住户需要一根呼叫连接线，如该楼有20个住户，则需要20根呼叫线。
通过这套系统的设置，住户可在家中，用对讲专/可视对讲分机，可以通过设在单元楼门口的对讲/可视对讲门口主机，与来访者通话并能通过分机屏幕上的影像，辨认来访者。
分支器的电路板到每户分机的插口上 都会有接线的识别字母。《一般是电源+12V、GND（负极）、A/B或R/T（数据传输线）、AU（音频正）、AG（音频负）、VI（视频正）、VG（视频负）》。不是可视的就没有视频一组。
楼宇对讲电话的接线：多线制的楼宇对讲系统通常采用的接线方式一种是积压种信号线用螺丝压接方式，其好处是：压接线的接线比较可靠。但是接线多，容易接错线，特别是系统的安装、调试、维护带来很多麻烦。
楼宇对讲zhidao电话的接法：红色为电源的正极，蓝色为电源的负极。分别对颜色接起来。
楼宇对讲接线,8根线怎么对接,
1、因为线埋在墙里，如果氧化了，砸墙来弄就不好了，用电工胶布或热缩管包好，再把楼层连接处插上对应的口就可以了。如果自已没把握，最好是找厂家技术员或相关的弱电工程技术员来处理。简介：对讲机涵盖范围较宽。
2、单元门对讲门铃连接方法：顺着八跟线找到墙外，会发现有一个分线器，有一个黑色的是公用的，另一根接的就是自己家的，还有就是把黑色的线接到分机任意一根线上，用其他7根一一实验就能接上了。
3、楼道里墙上有一个盒子，里面有一个解码器。你要去看一下哪里的线是怎么接的。然后回来对应的线接上就行。这种电话上的六根线只需要接红蓝两根，网线里面哪两根接蓝哪两根接红就要看楼道里的接线了。
4、两线分机，不区分线序，红黄，黑黄，红黑等挨个试一下。顺着8芯入户线往楼下捋线，在楼道的楼宇对讲弱电箱内有个楼层解码器，看一下1248跳下，算一下自己家对应的户，看排序上是哪两根，自己家就接那两根。
5、接线方式用螺丝压接信号线现在很多安装工人不会使用这种接线方式，虽然这种接线方式比较牢靠，但是接头非常的多，会给系统的安装调试以及后期的维护带来很多的麻烦。
6、打开连接门口主机的电控门锁，允许来访客人开门进入。可视对讲是住宅小区住户与来访者的音像通讯联络系统，它是住宅小区住户的第一道非法入侵的安全防线。
